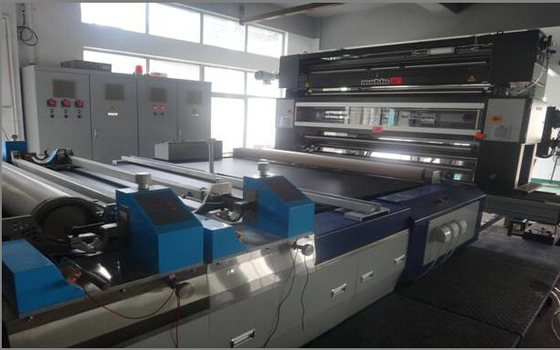

Machine d'impression rotatoire de l'écran KD180-600

Qui respecte l'environnement, économiseur d'énergie et à haute efficacité

1. Le bas rapport de boisson alcoolisée réduit la consommation d'eau considérablement.
2. Rivalisant avec l'appareil de teinture traditionnel, la consommation de l'eau, d'auxiliaire et de vapeur peut être sauvée de 50%
3. La plus basse puissance installée, par conséquent le plus bas la consommation d'énergie électrique.
4. Cycle de teinture rapide, productivité augmentée.
5. Opération conviviale et entretien facile.

Modèle : Chambres de KD type-1-18 colors-4-8

Écoulement de processus : feeding→edge alignment→printing

Application : Il convient au tissu de coton, au tissu de velours et au tissu mélangé.

Paramètre et modèle techniques principaux :

1. Direction de machine : machine droite (visage à la transmission de alimentation du côté droit)
2. Largeur nominale de machine : 1800-6000mm (largeur de processus maximale 5700mm de fibre)
3. Vitesse couvrante : 1~100m/min (speed1~120 conçu m/min)
4. Quantité de couleur : 1-18
5. Répétition de cylindre d'écran : 640mm-914mm-1020mm
6. Mode "IMPRESSION" : Ouvrez le type impression magnétique de barre
7. Mode de transmission : l'écran dirige la transmission d'indépendant de servo.
8. Ôter d'individu de bande de conduction

Structure de machine :

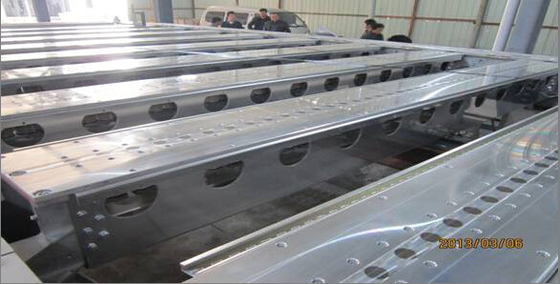

La structure de bloc en forme de boîte de haute qualité, 6 couleurs/section, se montent à 3 sections, 18 couleurs, envergure décroissante de machine, augmentant la force mécanique. Sous le cadre adopte l'acier international de forme de B pour souder. Amélioration de la solidité et de la stabilité de la machine complète.

• Motivation essentielle : Commande standard de boîte de réduction, de haute qualité de la bande de conduction d'impression. Surface du morcellement de rouleau d'entraînement donnant au traitement et au phosphore une consistance rugueuse de nickel de plat. Assurez l'impression de haute qualité. La structure mécanique simple rend le maintanence très commode.
• Rectification de déviation de la bande de conduction : La stabilité de la bande de conduction basée sur la poulie de guide, dans la bonne condition de la synchronisation ébarbant et corrigent l'installation de bande de conduction, cette organisation peut garder l'opération stable sûre de la bande de conduction.
• Table magnétique : la table magnétique professionnelle fournit la perméation d'impression d'eveness, table magnétique est la dernière conception CAD-CAM du type elctromagnetic bobine, haute précision la contracture que mécanique fait l'imprégnation de pâte d'impression uniformément, chromatism pas gauche, moyen, bon, exempt d'entretien.
• Revêtement : thermoplastique ou hydrosol (le client choisit n'importe quel type), épaisseur de colle est réglable en enduisant.

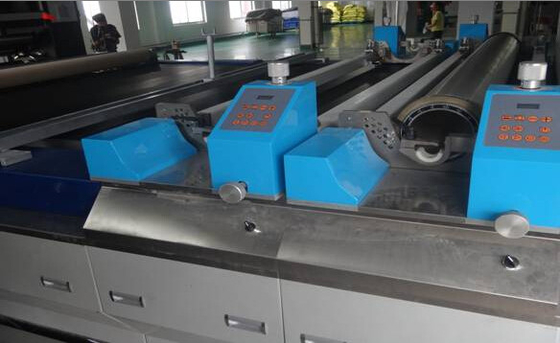

• Mandrin de tête d'écran : l'incidence plate à haute résistance qui est adaptée pour la direction obligatoire et améliorent la durée de vie.
• Pompe de pâte : Corps de la pompe d'acier inoxydable, équipé du type de contrôle manuel et automatique, du contrôle de niveau par le levier liquide de palpeur de pâte et du PLC.

Système de motivation essentielle de bande de conduction d'impression :

PEUT la technologie et la communication 485, les données fondamentales centralisées traitées dans l'ordinateur supérieur, le mode de contrôle de vitesse et commander chaque moteur servo de tête d'écran, réalisent l'impression synchrone pour garder l'efficacité sûre d'impression. Toute l'information montrée aux clients par l'interface homme-ordinateur, commode pour utiliser et contrôler. Ce système est fiable dans l'état du humidité à hautes températures et élevé, corrosion forte, interférence forte.

Commande indépendante principale d'écran :

1. Le moteur servo peut commander le registeration de haute précision de l'écran rotatoire en cercle de 360°, différence accumulée de code d'erreur est à moins de 0.08mm. Le contrôleur du panneau principal d'opération peut changer s'ajoutent à l'échange commode et directement.
2. Contrôle en circuit fermé de vitesse d'encodeur de processus de transducteur de haute performance. L'autre moteur de transmission utilise le convertisseur universel ; transformez le type de quantité analogue en type numérique système de quantité pour assurer à système la précision de contrôle synchro.

Contrôle électronique de handpiece interne : Les unités d'impression équipées du moteur servo indépendant, conducteur servo avancé à C.A., chaque cable connecteur préfabriqué de largeur équipé par unité, par la communication de fibre optique pour garder la précision sûre d'impression de l'imprimante, système électrique est très facile pour l'entretien.

Boîte de jonction principale : utilisé pour le contrôle de tension, la distribution de circuit, le contrôle de température etc. de chambre.

Opération et système de contrôle : contrôle centralisé d'écran tactile (en outre équipé d'un ensemble de contrôle de bouton ainsi que l'écran tactile) ; vitesse de machine, production, interruption et affichage centralisé etc. technologique de paramètre ; l'écran tactile peut également fournir l'ensemble de paramètre de vitesse de registre, paramètre de registre, insérant la précision, facteur synchrone, commode pour que les clients conçoivent et pour modifient selon des produits la demande.

Pièces de séchage :

Mode de chambre : vent de pulvérisation puissant, séchage d'air chaud de trois-couche (le passage couvrant efficace de longueur est 54m)

Source de chaleur : chauffage de mazout

Quantité : 4-8 chambres

Transmission de circulation de fan : le moteur est type horizontal thermostabilité niveau de la f, long remplisseur d'huile.

Ceinture d'écran : Grille resistance≦250℃ thermo de téflon

Structure principale de chambre :

Mode d'alimentation : alimentation plate.

Distance entre la chambre et l'unité centrale : ≤500mm

Mode de dépassement couvrant : dépassement à 3 couches de chambre par la couverture

Longueur de chambre : la chambre est conception modulaire, longueur est 3m/chamber

Fan de circulation : Chaque chambre de section équipée de la fan de circulation indépendante, moteur de fan de circulation est 7.5KW (contrôle 15Kw * 6 chambres de conversion de fréquence à C.A.),

Quantité d'air et pistolage pneumatique : chaque quantité d'air de chambre est 12500m3/h, air de jet de tuyau de pistolage pneumatique autour à partir du dessus et coup couvrant du fond (soufflement tête à tête couvrant supérieur, moyen de haut en bas), bouche de pistolage pneumatique est avec la structure carrée de cloison de guidage d'air, la vitesse d'air maximale est 8-12m/s.

Quantité de ceinture d'écran : les PCs un, Américain importé ont renforcé le matériel de fibre de verre, enduit extérieur avec du téflon, intérieur traité, bord renforcé, connecteur de ceinture d'écran retire le type raccord à démontage rapide ;

Rectification de déviation de ceinture d'écran et dispositif de tension : chaque ceinture d'écran avec deux commutateurs de limite de côté gauche et droit, une limite, déviation rectifiant adopte le commutateur mécanique, un autre est contrôle de protection de déviation de ceinture d'écran, déviation de ceinture d'écran rectifiant est déviation pneumatique rectifiant, tension est tendre gauche et droit de deux cylindres ; le vivant-rouleau de ceinture d'écran est zingage sans couture de surface de tuyau d'acier ;

Radiateur : chaque chambre équipée de deux radiateurs (le tuyau de rayonnement est ф58mm*1100mm, tuyau en aluminium roulant le tuyau genre pellicule et intérieur est tuyau d'acier de ф32mmR, épaisseur de paroi 2 millimètres, avant et la disposition croisée arrière, se montent à 40 secteurs 120 m2 /section de rayonnement).

La température maximale de la chambre : 150℃~220℃, réglable ;

La température de chambre : Le support est construction en acier formée, planche de porte est Q235 laminent à froid des tôles d'acier avec l'épaisseur 1,2 millimètres ; épaisseur de revêtement thermique-protectrice 100mm, plat semi-rigide extrafin de fibre de verre (incluez le dessus et le bas de chambre) ; chaque fond de chambre avec des fenêtres d'un supplément d'air ;

Système automatique de sang-froid de la température : les chambres avant et arrières deux ensembles de soupape de commande électrique d'huile chaude, à température contrôlée par le platine PT100 – nickelez la résistance par l'instrument de contrôle de température ;

Ventilateur d'extraction de chambre : trois ensembles de ventilateurs d'extraction centrifuges standard, puissance 2.2kw*3 de moteur ;

Système d'entraînement de chambre : la chambre a besoin de deux ensembles de dispositif de transmission (Japon Ichinose), un ensemble est transmission de ceinture d'écran de chambre (incluez le moteur 7.5KW, le réducteur et le convertisseur de fréquence), une autre est transmission d'aspiration- (incluez le moteur 2.2kw, le réducteur et le convertisseur de fréquence) ;

Configuration principale :

NON.	Nom	Fabricant	Spécifications
1	Ceinture d'écran	Produits de Changhaï	largeur de 3250mm
2	Moteur de fan de circulation	Moteur Cie., Ltd de Changhaï Dequshi	7.5Kw
2	Ventilateur d'extraction	Usine du Général Fan de Shagnhai	T4-72 NO.5 2.2Kw
3	Valve de contrôle de température d'huile	Marque de Changhaï	Dg65
4	Rouleau de motivation essentielle de ceinture d'écran		Tuyau d'acier sans couture
5	Rouleau de guide entré en contact avec la surface couvrante		Acier inoxydable enduit
6	Cylindre	Produits de Tainwan Airtac
7	Incidences dans la chambre	NSK JAPON	Série d'UC
