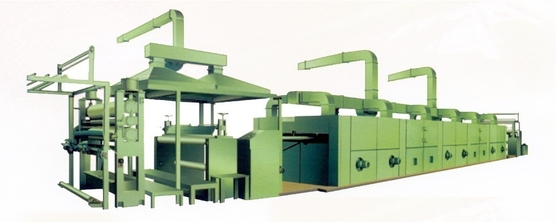

Machine à air chaud du stenter KZM-320 et de revêtement

Application :

Cette machine s'applique pour enduire et sécher le coton, le coton de polyester/fibre chimique et textile tissé. Chambre de séchage modulaire de tirage limité avancée (la copie de l'Allemagne Montfort, libèrent pour se réunir), système de détection de bord infrarouge. La machine entière est conduite par la transmission de conversion de fréquence à C.A., et le tableau de commande de pont équipé des dispositifs de surveillance de TV.

Écoulement de processus technique

Ouvrez le type →coating de alimentation → de pont de head→ de largeur (aspiration électrique de bord) de plat de goupille de → →infrared par cas de détection de bord de transmission dans l'aspiration- centrale de refroidissement de roulement de → de →cold de 2 chambres de rouleau de séchage de l'eau

Paramètre technique principal :

1. Type : stenter de plat de goupille
2. Direction de machine : gauche ou droit (le client prend la décision)
3. Vitesse de machine : 25~80m/min
4. Largeur nominale de machine : 3200mm
5. Mode de modulation : La machine entière diminue la modulation, aussi chaque modulation manuelle de chambre selon la demande
6. La température de conception : hache 220℃, avec le dispositif de sang-froid de la température
7. Ressource de la chaleur : huile de chaleur-transfert
8. Rail : fonte par la fonte 20#, le rail de lubrification d'égouttement d'huile et la chaîne.
9. Tissu dans et méthode : ouvrez la largeur dedans, déroulement de centre
10. Méthode de transmission : Transmission de synchronisme de fréquence à C.A.
11. Quantité de chambre et quantité de fan de circulation : 2 chambres (3m), fan de la circulation 4pcs×4KW.
12. Puissance principale de transmission : 22kw.
13. Puissance totale : 30kw (puissance de début)

Structure de machine :

1. Cadre de alimentation : composé de tube d'alimentation, le tissu serrent le cadre, aspiration électrique de bord, rouleau de guidage de tissu, creusent des rigoles le cadre en acier etc.
2. La conduite traversante tête à tête d'air de coup de tirage limité d'air chaud, la quantité d'air de dessus et la conduite d'air du fond peuvent être ajustées, 2 chambres modulaires.
3. Chaque chambre avec un radator, 2 fans de circulation, conduites par le moteur de haut-température-résistance.
4. Réseau de filtrage devant le radiateur, facile pour nettoyer après arrêt, améliorant l'efficacité de la chaleur.
5. Transmission et système à rails principaux : l'alimentation dans et le rail de rallongement, des commandes de moteur à courant alternatif 7.5KW cannellent l'axe, la chaîne d'entraînement par la caisse d'engrenage à vis sans fin, le plat de goupille ou l'agrafe par le rail de structure métallique, le fonctionnement stable, chaîne avec le dispositif de constant-tension. Clôturez la commande collective de modulation, les deux extrémités de chambre a l'arrangement seulement micromatic.
6. Système de refroidissement et ôtant : air froid se refroidissant et rouleau d'eau froide se refroidissant, alimentation de roulement.

Configuration de base :

ouvrez la largeur alimentant dans 1set

machine de revêtement 1set

Machine de refroidissement 1set

dispositif de roulement central 1set

pièces d'auto-soin de client :

1. L'eau, canalisation de vapeur et chaudière.
2. Air comprimé de la PA 5.88×105.

3. Tuyaux d'air de planche supérieure de porte au ventilateur d'extraction et par dessus bord aux tuyaux d'air.

4. Câble d'alimentation de coffret de contrôle électrique à par dessus bord.

Lame professionnelle pour la machine de revêtement

Description :

1. Cette machine convient pour différentes sortes de textile de coton et de fibre pour traiter le traitement de technologie comme revêtement de couteau, séchage, formation et produit de revêtement de textile de catégories d'emballage de bande divers.

2. Nous employons le professionnel dans des couteaux étendus de machine de revêtement de carbure de tungstène

A : couteau pointu B : bouche carrée C : égouttement-baisse D : J-couteau

E : f moitié-tubulaire : virgule effaçant le couteau G : croissant H : coude
