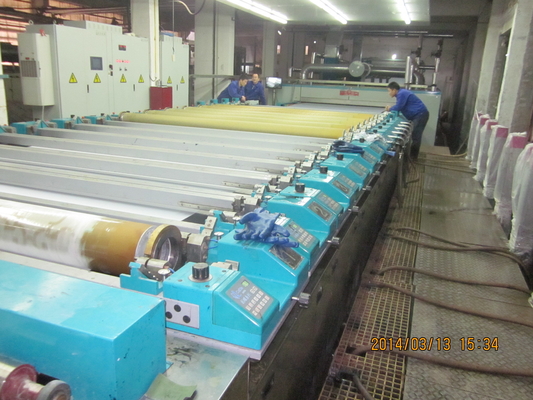

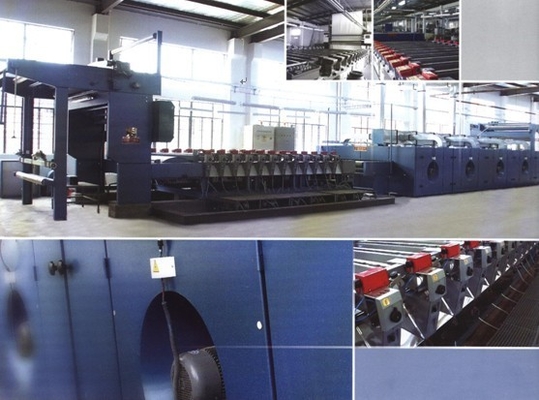

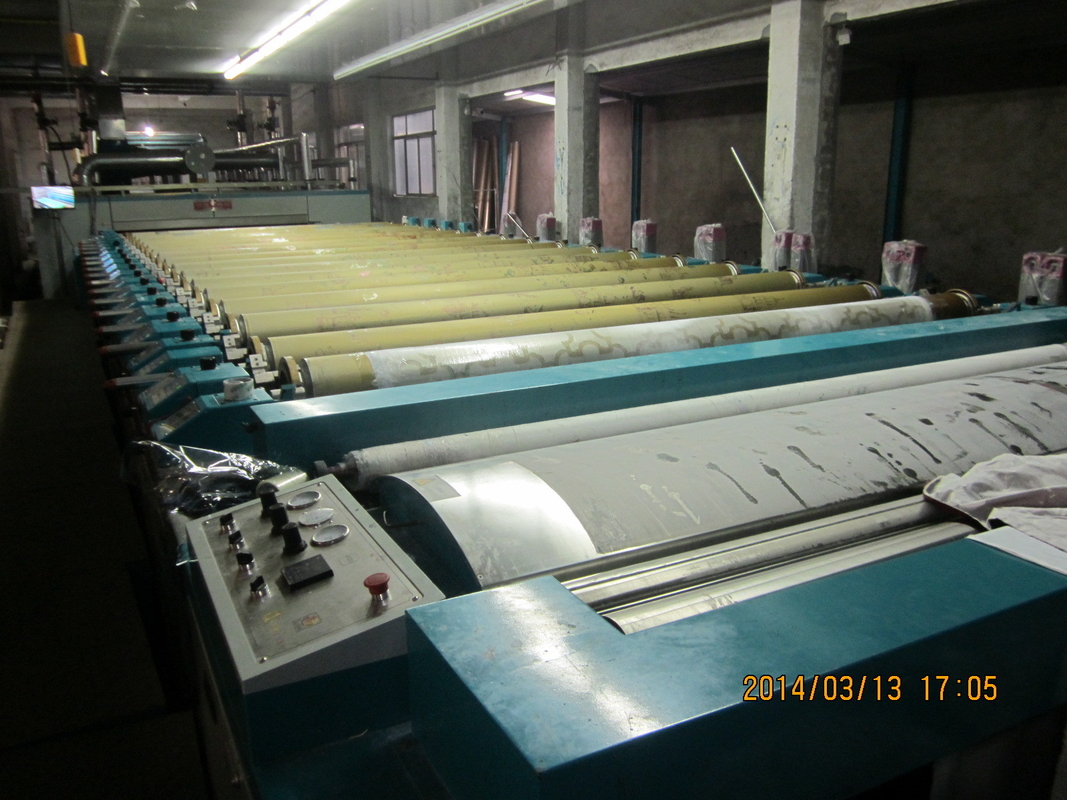

Machine d'impression rotatoire d'écran

Les couleurs rotatoires de la machine d'impression de tapis d'écran 1-18 ouvrent le type impression magnétique de barre

Machine d'impression rotatoire de l'écran KD180-600 pour le tapis

Modèle : Chambres de KD type-1-12 colors-4-8

Écoulement de processus : feeding→edge alignment→printing

Paramètre et modèle techniques principaux :

1. Direction de machine : machine droite (visage à la transmission de alimentation du côté droit)
2. Largeur nominale de machine : 1800-6000mm (largeur de processus maximale 5700mm de fibre)
3. Vitesse couvrante : 1~100m/min (speed1~120 conçu m/min)
4. Quantité de couleur : 1-18
5. Répétition de cylindre d'écran : 640mm-914mm-1020mm
6. Mode "IMPRESSION" : Ouvrez le type impression magnétique de barre
7. Mode de transmission : l'écran dirige la transmission d'indépendant de servo.
8. Ôter d'individu de bande de conduction

Structure de machine :

La structure de bloc en forme de boîte de haute qualité, 6 couleurs/section, se montent à 3 sections, 18 couleurs, envergure décroissante de machine, augmentant la force mécanique. Sous le cadre adopte l'acier international de forme de B pour souder. Amélioration de la solidité et de la stabilité de la machine complète.

• Motivation essentielle : Commande standard de boîte de réduction, de haute qualité de la bande de conduction d'impression. Surface du morcellement de rouleau d'entraînement donnant au traitement et au phosphore une consistance rugueuse de nickel de plat. Assurez l'impression de haute qualité. La structure mécanique simple rend le maintanence très commode.
• Rectification de déviation de la bande de conduction : La stabilité de la bande de conduction basée sur la poulie de guide, dans la bonne condition de la synchronisation ébarbant et corrigent l'installation de bande de conduction, cette organisation peut garder l'opération stable sûre de la bande de conduction.
• Table magnétique : la table magnétique professionnelle fournit la perméation d'impression d'eveness, table magnétique est la dernière conception CAD-CAM du type elctromagnetic bobine, haute précision la contracture que mécanique fait l'imprégnation de pâte d'impression uniformément, chromatism pas gauche, moyen, bon, exempt d'entretien.
• Revêtement : thermoplastique ou hydrosol (le client choisit n'importe quel type), épaisseur de colle est réglable en enduisant.
• Mandrin de tête d'écran : l'incidence plate à haute résistance qui est adaptée pour la direction obligatoire et améliorent la durée de vie.
• Pompe de pâte : Corps de la pompe d'acier inoxydable, équipé du type de contrôle manuel et automatique, du contrôle de niveau par le levier liquide de palpeur de pâte et du PLC.

Système de motivation essentielle de bande de conduction d'impression :

PEUT la technologie et la communication 485, les données fondamentales centralisées traitées dans l'ordinateur supérieur, le mode de contrôle de vitesse et commander chaque moteur servo de tête d'écran, réalisent l'impression synchrone pour garder l'efficacité sûre d'impression. Toute l'information montrée aux clients par l'interface homme-ordinateur, commode pour utiliser et contrôler. Ce système est fiable dans l'état du humidité à hautes températures et élevé, corrosion forte, interférence forte.

Commande indépendante principale d'écran :

1. Le moteur servo peut commander le registeration de haute précision de l'écran rotatoire en cercle de 360°, différence accumulée de code d'erreur est à moins de 0.08mm. Le contrôleur du panneau principal d'opération peut changer s'ajoutent à l'échange commode et directement.
2. Contrôle en circuit fermé de vitesse d'encodeur de processus de transducteur de haute performance. L'autre moteur de transmission utilise le convertisseur universel ; transformez le type de quantité analogue en type numérique système de quantité pour assurer à système la précision de contrôle synchro.

Contrôle électronique de handpiece interne : Les unités d'impression équipées du moteur servo indépendant, conducteur servo avancé à C.A., chaque cable connecteur préfabriqué de largeur équipé par unité, par la communication de fibre optique pour garder la précision sûre d'impression de l'imprimante, système électrique est très facile pour l'entretien.

Boîte de jonction principale : utilisé pour le contrôle de tension, la distribution de circuit, le contrôle de température etc. de chambre.

Opération et système de contrôle : contrôle centralisé d'écran tactile (en outre équipé d'un ensemble de contrôle de bouton ainsi que l'écran tactile) ; vitesse de machine, production, interruption et affichage centralisé etc. technologique de paramètre ; l'écran tactile peut également fournir l'ensemble de paramètre de vitesse de registre, paramètre de registre, insérant la précision, facteur synchrone, commode pour que les clients conçoivent et pour modifient selon des produits la demande.
