machine d'impression de transfert de chaleur

Machine d'impression de tissu d'acier inoxydable/machine d'impression transfert de chaleur 130KW

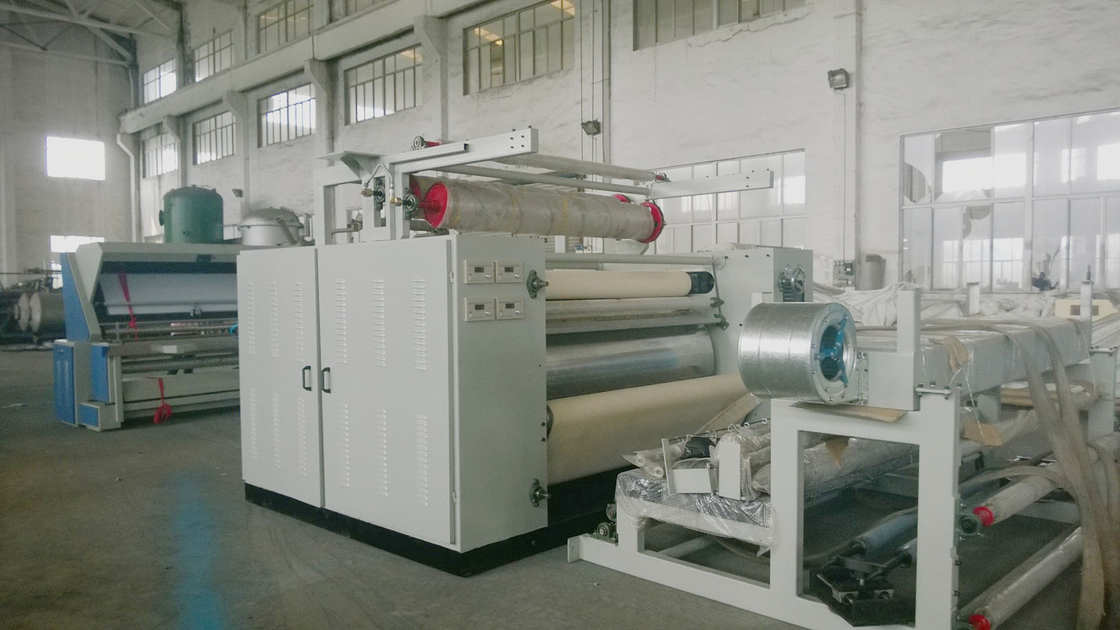

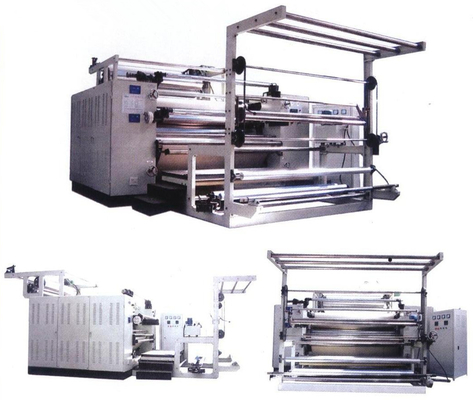

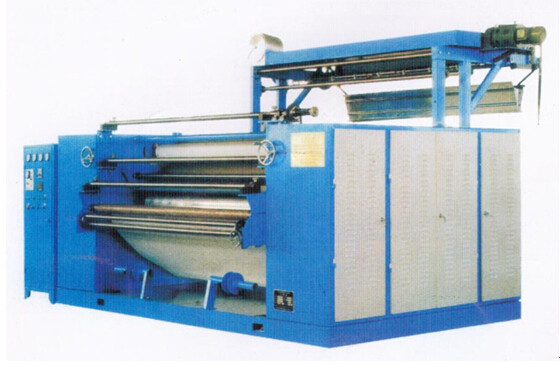

Machine d'impression de transfert de la chaleur KD-180

Principe opérationnel

L'impression de transfert signifie qui emploient le liquide de teinture spécial par technologie supérieure d'impression, a mis les modèles de fleur nécessaires imprimés dans le papier spécial, préparé au papier d'imprimerie de transfert avec de divers modèles de fleur. Puis, sur la machine d'impression de transfert, tricotant le papier d'imprimerie et le tissu imprimé, faisant le liquide de colorant sublimé, transférant au tissu imprimé, formant de divers modèles de fleur.

Les caractéristiques techniques principales :

le cadre principal de la machine 1.The est unitaire, ferme et non facile à la déformation. L'instruction de la transmission et du guidage est une conception futée et fonctionné facilement.

la couverture 2.The est faite sur commande par les fabricants étrangers, non faciles à la déformation, et a la longue durée de vie.

le cylindre du rouleau 3.The est chauffé par l'huile, contrôle de température adopte le dispositif de contrôle de température de micro-ordinateur importé du Japon, automatique correctement et avec sensibilité, la température constante, de grande précision, imprimant sans la déviation de couleur.

4. Le dispositif manuel de déroulement, quand hausse de la température et vers le bas, enlèvent la ceinture, il met en boîte plus longtemps la durée de vie de la ceinture.

5. Cette machine a la page de salbande et le dispositif de papier d'emballage, abaissent la pollution de ceinture, réduisent laver des périodes.

6. Le produit de finissage après le transfert de l'impression n'est aucun besoin de traiter, les chiffres de fleur ont la couleur lumineuse, et il est mou et léger, peut garder la constante de tissage colorée.

7. Le contrôle de vitesse d'impression adopte le règlement stepless de vitesse.

8. Température ambiante : température ambiante : -280℃

9. Puissance totale : 130KW

Processus technologique

Note de conditions de configuration :

1. Largeur efficace : 1800mm

Rouleau chauffant : Φ1000mm, longueur 2.1m, épaisseur 25mm, surface avec l'usinage de finition.

Employez l'huile 320# thermoconductible à hautes températures.

Tube de chauffage : acier inoxydable, 48 PCs

Incidence principale : Model 53624 (nord-ouest)

2. Couverture : fait à Changhaï, l'épaisseur 9mm, dans le cas non-humain de corruption de facteur, durée de vie normale est plus de 2,3 millions de mètres.

3. Dispositif électrique : Contrôles de thyristor, contrôleur de température de micro-ordinateur de Fuji, auto-arrangement correctement et avec sensibilité, la température stable, chaleur-efficacité élevée, impression sans la couleur-différence. L'autre marque de ZhengTai Chine d'utilisation de dispositif électrique.

4. Cadre automatique d'admission : système de photoélectricité d'utilisation de dispositif d'admission à CPE (contrôle de position de bord), à régularité de alimentation et facile à utiliser, admission avec l'oeil électronique, PCs du rouleau de guidage de NO--tension 2.

5. Oscillation au débouché : installez la boîte d'air froid, faites le procédé de refroidissement pendant l'impression, pouvez empêcher en second lieu le transfert pendant l'accumulation. En outre, équipez de l'éliminateur d'électricité statique.

6. Doublez le dispositif d'enroulement et le double dispositif de déroulement : les PCs rétractés du papier-rouleau 6, dispositif debatching manuel, il ne peut pas enlever la ceinture quand échauffement et chaleur-vers le bas.

7. Cette machine est équipée de la pleine doublure, doublure le dispositif de bord.

8. Motivation essentielle : réducteurs de turbine de 175:30,

moteur de réglable-vitesse de la variable-fréquence 7.5kW.

Vitesse d'impression : 0-45m/min

Liste pour les pièces principales de la machine

ensemble du cadre 1 d'admission

centre serveur pour 1 ensemble

ensemble du cadre de sortie 1

ensemble électrique de la boîte 1

ensemble du batcher 1

ensemble central de la machine 1
