appareil de teinture de Jigger de Haut-presse

Appareil de teinture de Jigger de Haut-presse à hautes températures

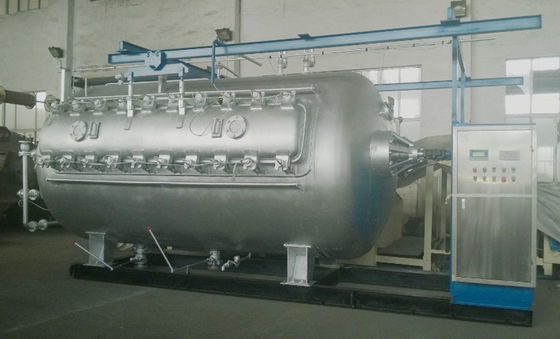

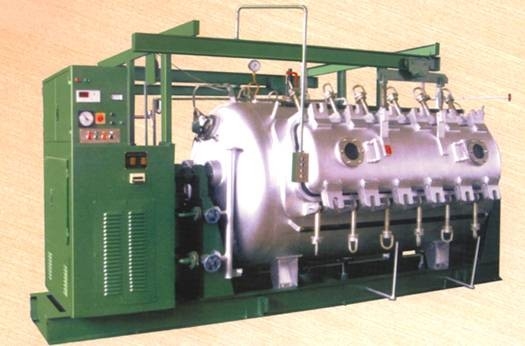

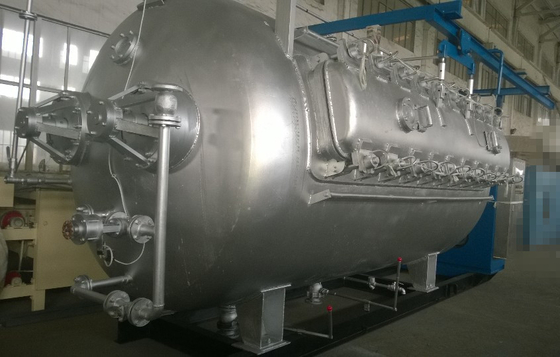

Colorant automatique à haute pression Jigger de la haute température KD-GR120-360

Introduction

Cet équipement de teinture construit par notre usine, convient pour différents tissus de synthétique, de coton et de toile à teindre avec les colorants distribuée, de soufre, de cuve, directs, et réactifs, récuré, savonné et nettoyé à un taux constant et sous une tension constante. Il a les caractéristiques de la conception avancée, de la structure raisonnable, et de l'opération de représentation, sûre et fiable supérieure.

Paramètre technique principal

Max. Diameter de petit pain de tissu : Φ1200mm

Largeur de tissu de Max. Working : 2000mm

Tension réglable de tissu : 0~60kg

Taux réglable de tissu : 20~80m/min

Diamètre de rouleau principal : Φ220mm

Pression d'utilisation maximum : 0.4Mpa

La température fonctionnante maximum : 140℃

Rapport de boisson alcoolisée : 1:2

• Caractéristique technique

1. Toute la machine adopte la conception supplémentaire par DAO d'ordinateur ; La FAO a ajouté des amylases, fabrication de haute précision.
2. Toute la machine adopte la commande (servo) de conversion de fréquence à C.A. à la tension et à la vitesse de tissu de contrôle. Le système de contrôle entier est avec la grande gamme d'ajustement, opération fiable, bas taux d'échec, basse difficulté d'entretien.
3. La ligne vitesse constante, contrôle en ligne de tension constante, éliminent principalement l'aberration, couleur moulée pendant le processus de teinture ; demande de paramètre technologique différente convenable de contrôle de température précis.
4. Demande de paramètre technologique différente convenable de contrôle de température précis, dispositif de chauffage et de chaud-conservation aérien pour assurer le taux de chauffage et pour améliorer l'efficacité de produit.
5. Dans la machine le système de contrôle qu'électrique a conçu avec renverser automatique, passage comptant, longueur comptant, passez l'arrêt complètement automatique ou changé en automatique manoeuvrez la fonction.
6. La machine entière équipée du projecteur aérien pour le fonctionnement et entretien commode.

Ce système met en boîte la charge automatique selon la demande de technologie de réduire le chromatist avant et arrière de tissu et d'améliorer le rendement.

Structure principale

• Mécanisme de transmission

La machine entière conduit par deux moteurs à courant alternatif Par le réducteur de vitesse d'entraînements de poulie, boîte de réduction et le rouleau de tissu relié par l'accouplement de flexibilité, ce type séparant la structure est facile à l'opération, au démontage et à l'installation.

• Cuve de colorant

La cuve de colorant est faite d'acier inoxydable 1Cr18Ni9Ti, la cuve de colorant adopte le rouleau de double fond pour conduire, prolongent la période du tissu dans la boisson alcoolisée de colorant, efficacité de teinture accrue de tissu ; le centre de corps cellulaire a installé le rouleau de mesure de vitesse qui peut mesurer la vitesse, comptent la longueur, vérifient la tension de tissu ; dispositif de circulation de boisson alcoolisée de colorant installé par fond de corps cellulaire pour faire la température intérieure et la boisson alcoolisée remuant la régularité et pour enlever le chromatist de tissu en travers.

• Cadre d'expansion de largeur

Afin d'empêcher la ride pendant le processus de teinture, installez le type de ressort cadre d'expansion de largeur à l'intérieur du corps cellulaire ; le cadre d'expansion de largeur est fait d'acier inoxydable, composited du bras d'oscillation, du rouleau d'expansion de largeur, du rouleau de guide de tissu, du ressort de tension etc.

Le ressort de tension est fait de 4Cr13, avec la bonne caractéristique mécanique et la résistance à la corrosion.

• L'eau, système de tuyauterie de vapeur

Des pièces d'apport composited de l'admission de l'eau, jet d'admission de l'eau et les valves de accouplement, utilisateur peuvent commander selon l'enquête réelle.

La tuyauterie de vapeur totale de machine composited principalement de la bobine d'isolation thermique de corps cellulaire, du caloduc direct de corps cellulaire et des valves de accouplement ; le caloduc direct de corps cellulaire est commandé automatique par la valve pneumatique de la couche mince.

• Mécanisme de production (partie acquéreuse sélective)

La sortie machine totale a deux types : la production croisée de bras et l'A encadrent la production conduite, utilisateur choisissent n'importe quel type.

La production croisée de bras installée dans toute la machine, composited du bras croisé, moteur, cylindre, rouleau en caoutchouc, moteur de production a pensé la roue de ver retardant le mécanisme pour conduire le rouleau en caoutchouc, puis le rouleau en caoutchouc maintiennent le rouleau de roulement de cadre d'A à la production de frottement.

La production de cadre de « A » composited du cadre d'entraînement, du moteur réduisant la boîte, de la croix de joint universel, du cadre etc. d'A.
