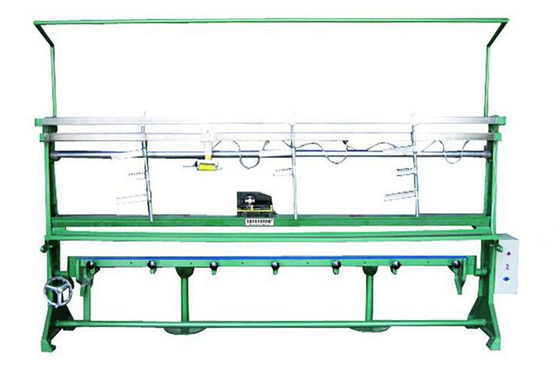

8-16 raye la machine couvrante de chaume automatique/appareil de teinture de fil avec 3×10×70 millimètre

8-16 raye la machine GA177 couvrante de chaume automatique/appareil de teinture de fil avec 3×10×70 millimètre

Application :

Ce genre de machine peut être appliqué à l'ébauche de lisse, dessin-dans et au roseau pour le métier à tisser qui chacun des deux

But couvrant de chaume :

Couvrir de chaume signifie que le fil devrait être fil dans le cavalier de fil, la lisse et le roseau d'acier conformément à la structure originale de fil avant ascenseur au métier à tisser, afin de former le hangar pour tisser et faire la navette présenter l'abb pour tortiller le tissu exigé.

Le processus couvrant de chaume prend le dernier endroit au fil préparant le processus ; c'est simple mais très important. Il sera font la grande influence et endommagent, si nous ne prêtons pas l'attention à ce processus. Couvrir de chaume automatiquement signifie l'économie non seulement de temps et d'efficacité, mais signifie également l'intérêt directement économique. Cette machine peut être considérée comme l'équipement idéal pour couvrir de chaume dans le processus de tissage.

Caractéristique mécanique principale :

Cette machine a la structure simple et fait signe exactement, la division de fil est stable et clairement. Facilement fonctionnez et maintenez. Elle a l'application diversiform (avec la navette ou sans navette.)

Caractéristique technique principale :

1 type : automatiquement ébauche de lisse, dessin-dans et roseau.

2. Compte-gouttes disponible : 6 lignes.

3. Lisse disponible ; 8-16 lignes.

4. Taille tubulaire en acier ; mm≥mm 150 (réglable)

Diamètre maximal de métier à tisser de brides disponibles de faisceau : ≤1200°

5. 3×10×70 millimètre

6. Mandrin : Aimant disponible 3×10×100 millimètre (sans navette) 3×10×70 millimètre de mandrin de D400-4A (avec la navette)

7. Mécanisme automatique : automatiquement écarteur (modèle : 88-21 PCs 1.)

Automatiquement mandrin (G177-0300 modèle 1stand)

Dispositif automatiquement tubulaire (model 0400 1 support)

dimension 8.Overall et poids

Note : La haute incluent la lampe de lumière du jour, largeur incluent la base de chaîne de métier à tisser.

Principe de fonctionnement :

Ce système se compose du guide rail0114, les parties combinées 0300, la boucle D000-1,4 de vis électrifient frein tubulaire (ou de service) etc.

Principe de fonctionnement : aimant éternel installé pour relier le poteau d'electromagne et le ressort de rappel installé dans la tête du mandrin, commutateur installé de contact à la poignée de l'aiguille couvrante de chaume. Mettez en marche le commutateur sur la poignée (ou le frein de service), le fonctionnement d'électro-aimant, cavalier éternel de fil de contact d'aimant et rattrapez cavalier de fil et la remise avant le printemps, ici tout de cavalier de fil sera divisée et accrochante à la taille évaluée pour rencontrer le processus de usinage. Ceci est considéré comme complètement le mouvement. Prenez les tours de mouvement sans interruption.

Automatiquement division du système

Il se compose du guide rail0122A, du propagateur (model 88-2) etc.

Principe de fonctionnement : installez l'écarteur au rail de guide, allumez l'alimentation d'énergie, fonctionnement à moteur de démarrage, et le fil de clivage par l'intermédiaire du poteau de ver d'entraînement et de la vis de division, le cardage de 3times et le 2times arrangeant par le fil de filet de vis se transformeront en diviser la cuvette d'escargot et seront écartés, quand elle rencontrent la condition et le premier commutateur de contact de contact de fil, levier de lien d'entraînement, circuit réduisent, moteur arrêté, après le fil couvrant de chaume, levier de lien seront remis à zéro avant le printemps, circuit s'allument, fonctionnement à moteur de démarrage. Prenez les tours de mouvement sans interruption.

La connexion entre le commutateur de roue de ver, le levier de ver et la densité de fil.

Afin de faire le fil se divisant exactement et réduire la tête vide et double, la rotation de diviser la vis devrait maintenir compatible au processus en avant de guide. Sinon, ce sera un processus de guidage plus lent. Par conséquent, il doit changer le levier de roue de ver et de ver (0918,1917) quand le tissu a changé. Pour les inciter à correspondre les uns avec les autres.

Calculez la formule :

Division de la densité de faisceau de métier à tisser de rotation de vis : (1 pcs/100cm) = trechometer 10×onward (cm)

Schéma de circuit :

Cette machine adoptent le silicium commandé commutent, effectuent la livraison de courant alternatif 220V ou 380V à l'alimentation d'énergie à basse pression de sécurité à C.A. 12V ou 36V, le relais 522 traditionnel remplacé et évitent le feu dangereux. La recherche et développement et son application possédées par nos ingénieurs.

Attachez le schéma de circuit.

Pièces de rechange :

Commutez la roue de ver : ver (de 0918) : 15T, 18T, 28T, 35T (2 ensembles facultatifs)

Agrafe de chaîne : 1 morceau

Agrafe de lisse : 1 morceau

aiguille 4 couvrante de chaume :

aimant de 2 mandrins (D415)

ressort 2 de rappel (0308)

ressort 2 de rappel (0915)

Document ci-joint

Instruction, contour de mécanisme et certification

Entretien :

Pour faire la propreté au sujet de la machine, chaque décalage devrait maintenir propre et lubrifier l'orifice d'huile pour réduire l'usure. Frais d'entretien pour l'usage quotidien :

8 heures.

Nettoyez et huilez : chaque décalage

Examinez et inspectez : chaque semaine

Chiffon et réparation : tous les mois
