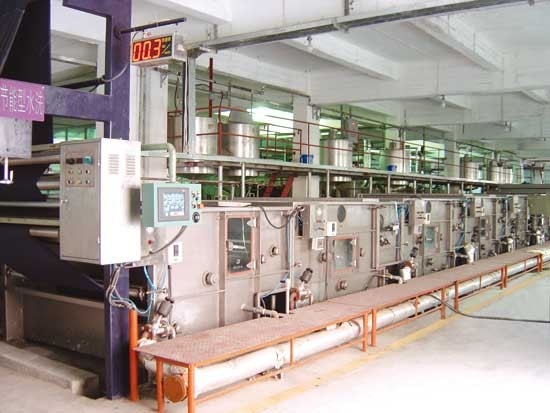

Machine à laver tricotée de textile ouverte - machine à laver de tissu de largeur

Machine à laver tricotée de textile ouverte - machine à laver de tissu de largeur

KD-220 type type de rendement optimum machine à laver tricotée d'ouvert-largeur

Application :

Cette machine est principalement utilisée pour le coton de lavage d'après-impression, le tissu tricoté de mélange et la sangle élastique. Également pour le tissu chimique tel que le spandex pour le traitement avant le déshuilage et le savonnage après teinture.

Processus technique de machine complète :

le tambour simple de alimentation de double de → de joint de roue de tambour de → de cadre d'Ouvert-largeur (sommier de centre d'attachement) roule le type simple type de panneau d'écran de → de la boîte A de roue de tablier emblavage de panneau d'écran de → de joint de roue de tambour de → de joint (cinq groupes) d'amplitude d'ouvert-largeur de → de padder de rouleaux du → deux de joint de roues de tambour de double de → de la boîte B de roue de tablier (deux groupes)

Paramètre et spécifications techniques principaux :

1, direction de machine : visage au cadre de alimentation, côté de puissance motrice vu comme machine de main.

2, largeur : 2200mm

3, vitesse de processus : 10~15m/min

4, savonnant le yarding : le contenu de tissu est 200-300m, le temps 15-20min.

5, pression de vapeur : 0.4MPa

6, pression d'air comprimé : 0.4MPa

7, commande électrique : Conversion de fréquence à C.A., PLC contrôlable.

8, taille de forme : 39965x3800x3250mm

Caractère principal :

Cette machine enlèvent l'inondation et l'impureté sous le lavage de force brutale, la bonne efficacité d'unhair, petit rejet des eaux usées, type favorable à l'environnement machine.

Le paramètre et la structure techniques de l'unité principale usine :

1, cadre de alimentation : fait de la plaque d'acier edgefolded, équipé du cadre de tension, rouleau de guide, joint centrant le dispositif.

2, joint simple de roue de tambour :

Les PCs un du tambour de forme d'écran avec dia.φ780mm, surface de rouleau équipée de 6 PCs de tuyau de douche, pumb de circulation de boucle intérieure, la puissance 3kw, tournent la vitesse 2960rpm ; le volume de circulation est 50T/h.

Deux PCs de passage de forme des rouleaux d'entraînement (dia.φ300mm) « Ω » par le tissu avec 780mm du tambour, synchronisé fonctionnent avec le petit pain de point de contact, équipé d'un ensemble de sonde, les PCs 1 du rouleau de séparateur d'entraînement avant dans le point de contact. La température 90℃, matériel de boîte est 3mm SUS304, toit avec la couverture, joint de structure de bouchon liquide, deux côtés des fenêtres peuvent être regardés dans et s'ouverts (le cachetage d'anneau dépouille la connexion sans couture). La roue tournante adopte le bloc externe d'incidence d'acier inoxydable, joint mechnical. Chauffage direct de tuyauterie de vapeur (avec le silencieux), affichage de la température à l'intérieur de la boîte, commandé pneumatique de robinet purgeur.

3, tambour de Douuble roule le joint :

Deux PCs de forme d'écran battent du tambour avec dia.φ780mm, surface de rouleau équipée de 6 PCs de tuyau de douche, pumb de circulation de boucle intérieure, la puissance 3kw, tournent la vitesse 2960rpm ; le volume de circulation est 50T/h.

Trois PCs de passage de forme des rouleaux d'entraînement (dia.φ300mm) « S » par le tissu avec 780mm du tambour, synchronisé fonctionnent avec le petit pain de point de contact, équipé d'un ensemble de sonde, les PCs 1 du rouleau de séparateur d'entraînement avant dans le point de contact. La température 90℃, matériel de boîte est 3mm SUS304, toit avec la couverture, joint de structure de bouchon liquide, deux côtés des fenêtres peuvent être regardés dans et s'ouverts (le cachetage d'anneau dépouille la connexion sans couture). La roue tournante adopte le bloc externe d'incidence d'acier inoxydable, joint mechnical. Chauffage direct de tuyauterie de vapeur (valve pneumatique d'acier inoxydable), affichage de la température à l'intérieur de la boîte, commandé pneumatique de robinet purgeur.

4, examinent la boîte vide de roue de tablier :

Le matériel de boîte est 3mm SUS304, type vide yarding, la température 80℃, contenu de panneau de roue de tablier d'écran de tissu : contrôle de température 300-350m.Automatic.

Deux fois de la fixation : fixation intermédiaire de la température et de haute température, équipée de la bouche propre de mousse pour éviter des taches de couleur.

5, padder de rouleaux de MH596A deux (5T)

Composé de plaque d'acier et de tube de place. Rouleau supérieur : Φ300mm (extérieur enduit de NBR) ; rouleau inférieur : Φ300mm (extérieur enduit de NBR) (commande) ; mode de pression : cylindre de type levier ; boîte cycloidal de réduction de soleil, commande d'accouplement à chaînes de duplex de moteur à courant alternatif 5.5kw. Jet de largeur et barre équipés de pare-chocs.

6, cultivant le cadre : fait de la plaque d'acier edgefolded, avec le rouleau et le dispositif en caoutchouc d'amplitude.

7, pièces de rechange : fabrication de vendeur selon la conception du dessin de l'acheteur.

Pièces d'auto-soin de client :

1, station de compression d'air ou compresseur d'air.

2, canalisation en dehors de la machine.

3, couvre-câbles et circuits principaux en dehors du coffret de contrôle.

Écoulement de processus
