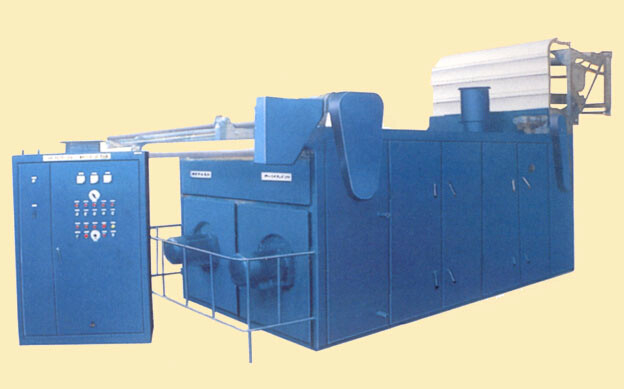

Machine de séchage à air chaud de non contact de KD-874B

Application :

Cette machine adopte le principe de non contact de vibration d'air chaud, réalisent livré sans tension, la forme d'onde d'air chaud de tissu vibrent dans les fours pour faire au tissu la plus basse tension et l'effort intérieur, et maintiennent pelucheux et doux. Approprié spécial à la serviette, le tissu d'armure et le tissu ou le velours tricoté, le tissu lourd du velours côtelé etc.

Les caractéristiques principales :

1. Largeur fonctionnante : 2200mm
2. Contenu de tissu : 28m
3. Gamme de vitesse conçue : 1~25M/min (tissu épais), 1~65M/min (tissu mince)
4. Vitesse de rotation normale : mètre carré 6~10M/min (tissu épais, 600~750g/), 25~55M/min (tissu mince)
5. La température conçue : 125~145℃
6. Pression conçue de vapeur : 0.588Mpa
7. Puissance installée : 36KW
8. Poids de machine : environ 10,5 tonnes

Caractères de machine

la machine 1The est principalement conçue pour les fibres de séchage, la capacité de séchage n'a rien à faire avec le poids de tissu, seulement connexe avec la teneur en eau.

des effets doux et pelucheux de 2If sont exigés pour la fibre, il est nécessaire pour réduire la vitesse fonctionnante. Si le but de séchage est exigé seulement, la vitesse fonctionnante peut être augmentée.

le tissu 3When de séchage, la machine est dans la température la plus élevée, puis la puissance de ventilateur est seulement 20KW, toute la puissance d'entraînement est 26KW, ainsi comment commander les jeux de la température un rôle principal pour l'économie d'énergie, économie d'énergie, efficacité d'augmentation. Par conséquent, l'utilisation raisonnable de la machine et de choisir les conditions appropriés de l'opération est de la grande importance.

Principe de fonctionnement

1, l'alimentation du tissu de l'admission au débouché se compose de cinq groupes de rouleaux guideing actifs, le tissu n'a aucune tension dans le processus de transfert. Puisque la transmission continue des rouleaux de guidage moteurs, de sorte que le tissu il soit haut possible pour réaliser l'effet à transfert élevé et la continuité et l'automation du processus entier. Le tissu de la ligne vitesse est décidé par cinq groupes de rouleaux de guidage, transmission ajustée synchrone de moteur de C.C pour commander la vitesse appropriée. Le principe du tissu de séchage est forcé pour transférer la chaleur, molécules d'eau est évaporé loin par avion chaud. Pour longtemps car le tissu passe par le WMH874B - 180 le type machine, humidité de tissu sera évaporé, tissu peut être avec la couleur lumineuse, le sentiment de main molle, le sentiment pelucheux fort et le plein effet du blanc.

2, le tissu entrant dans non la boîte de séchage de contact est un lâche, horizontalement stentered et la forme de vague dans la direction de alimentation, slight entré en contact avec le canal de flux d'air qui joue le rôle de soutien. Le tissu dans le canal de forme d'onde est entièrement glissé, pas étroitement entré en contact avec n'importe quelle surface métallique, tissu dans un canal rectangulaire de forme d'onde transférant et entrant en contact avec l'air chaud dans la direction de tangente, 3 ont laissé le droit 2, et souffler le blanc dans la direction perpendiculaire, donc, dans fortement le soufflement dans la direction verticale, le blanc peut être entièrement érigé, particulièrement tissu de fibre après des left and right de soufflement d'air chaud, le phénomène durcissant de la fibre force disparaît, de frottement et de tension des histoires éliminées, ainsi la construction de blanc assuranced entièrement, se sentant peut être améliorée, les expositions d'histoire son sentiment doux et pelucheux.

3, parce que le canal de tissu a ridé la forme d'onde, et en raison de la force de frottement du mur de tuyau et de l'effort de cisaillement d'air chaud, qui fait le gaz couler exposition la même forme de plissement, de sorte que l'air chaud ait causé un choc d'onde sinusoïdale fortement dans la canalisation ronde, le choc onduleux et des transferts de tissu de causes d'écoulement de vitesse élevée au tissu. En raison du choc du tissu, flexibilité, qualité du tissu amélioré et assuré, tissu pour obtenir le retard lâche entièrement.

4, circulation d'air chaud est un écoulement d'anneau dans une direction simple, un système à boucle fermée (seulement un peu supplémentaire), ainsi réchauffer rapide, concentration de la chaleur et la consommation de chaleur, en particulier la température dans l'extrémité d'admission est haute, qui peut considérablement améliorer l'efficacité de la chaleur.

Caractéristiques de structure :

1, toutes les positions de la machine même légèrement entrée en contact avec le tissu et tout le canal de tissu, sont faits de matériaux de haute qualité d'acier inoxydable, répondant aux exigences plates, légères, douces.

2, tissu n'entre pas en contact avec la surface métallique, se déplacent juste dans le canal de circulation d'air entièrement. Gardez fondamentalement l'état NO--pris contact avec par tissu.

3, le mécanisme de transmission et un système de livraison de tissu assurent au tissu la force radiale de tension aussi bas comme possible.

4, en raison du transfert à grande vitesse du tissu, le tissu gardent le mouvement de forme d'onde, en cours de pelucheux-séchage, produit qu'une couche de soie de vol sont produites, que couvrant tous les coins et surface de la structure, ceci affectera l'efficacité thermique, ainsi le type filets de filtrage de plat sont installation avant que le radiateur, pour épurer la circulation d'air chaud, qui considérablement améliorant la vitesse et l'efficacité du chauffage à air.

5, la cabine est la structure fermée, le couvercle de la porte de cabine est fait de matériel thermoisolant, et est équipé de dispositif réutilisé par chaleur, afin d'améliorer l'efficacité de la chaleur.

6, bâti, le cadre est la structure métallique, et le tissu a entré en contact avec des pièces sont faits à partir des matériaux de haute qualité polis d'acier inoxydable, la surface de la salle de séchage est enduit de la peinture résistante à la chaleur, pour empêcher la rouille.

7, la machine a des avantages uniques d'économie d'énergie, chauffage rapide, rendement élevé. La considération économiseuse d'énergie couvre tous les détails de la structure, celle font à la machine moins de déperdition d'énergie, efficacité thermique élevée. La représentation économiseuse d'énergie est remarquable.

8, la machine a les avantages de la structure simple, opération simple, l'entretien commode, aucun besoin des travailleurs techniques spéciaux de fonctionner.
