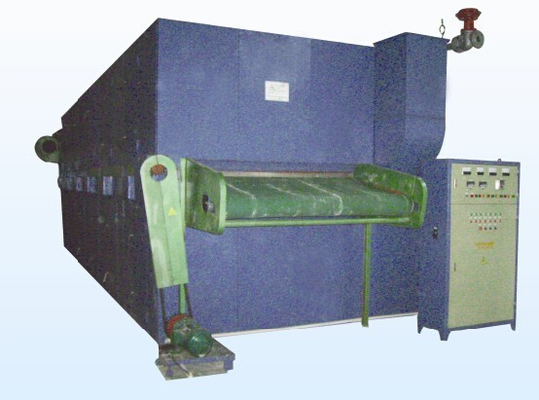

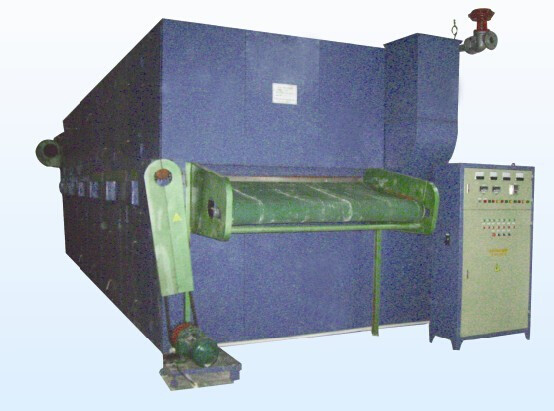

KD-R456 type dessiccateur d'écran rotatoire

Application

Cette machine a le dispositif suralimentant, approprié à sécher le tissu et le textile tissé tricotés.

Principe de fonctionnement

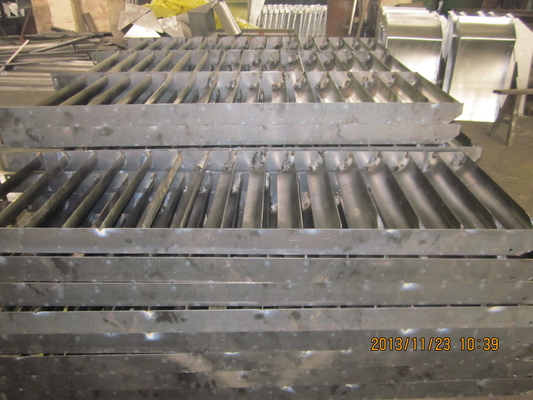

Rotatoire (la partie 1) poinçonne le cylindre, moitié de l'écran rotatoire est bloquée par le plat de joint (partie 2). Deux écrans rotatoires voisins contre- tournent, joint que le plat est fixe. L'air, après passionné dans l'appareil de chauffage (partie 4) par fan centrifuge (partie 3), par plaque guide (partie 5) dans couche grise de tissu (partie 6) pour circulation, plaque guide (la partie 5) distribue uniformément l'air chaud le long de la direction grise de largeur de tissu. Le tissu gris a livré au premier écran rotatoire par le trellis de transport (la partie 7), immédiatement absorbée par avion sur l'intrados de l'écran rotatoire, le tissu gris sur le joint de deux écrans rotatoires a décalé sur la surface du deuxième écran rotatoire. Le tissu gris teint a livré à en dehors de la machine. Le tissu teint uniformément, parce qu'il est deux côté alternativement teint.

Le principe de la circulation d'air dans le dessiccateur d'écran rotatoire est opération à contre courant de circulation de gaz d'échappement. L'air frais indrafted de l'écran rotatoire arrière et s'est mélangé à de l'air de circulation. Après chauffage, l'utilisation de cycle, parties d'air bu entrent dans l'écran rotatoire antérieur, chauffage continu, puis absorbent l'eau, l'humidité d'air grimpent graduellement, humide déchargé jusqu'à la machine externe par l'action de la force centrifuge, rencontrer gris humide de tissu la plupart d'air chaud humide, puis le regain d'humidité du tissu gris descendent graduellement, la température escalade et rencontre l'air frais avec une plus basse température dans la sortie de l'écran rotatoire, baisses de la température du tissu gris.

Spécifications produit

1. Selon la demande du client, la machine peut être main gauche ou la machine de main droite, vitesse conçue est la largeur 5-60m/min. fonctionnante maximum est 1800-2200mm.

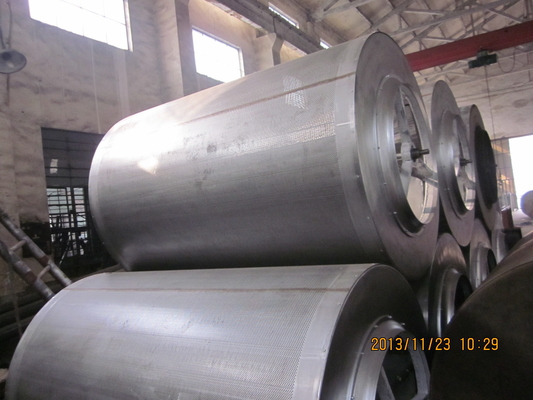

2. Diamètre. De l'écran rotatoire est 1400mm, plaque d'acier inoxydable avec l'épaisseur de 2mm, poinçonnant 2mm.
3. Fan : fans centrifuges, avec le diamètre 1200mm, 730 t/mn.
4. Appareil de chauffage : la tension multi de tube a enveloppé les tubes et tuyaux sans soudure, en acier avec le diamètre 25*2, couvert de bande en aluminium, d'épaisseur 0.4mm, de chauffage de vapeur ou de type de chauffage de mazout.
5. Moteur d'entraînement de Netcom, moteur d'entraînement, boîte de réduction (Changzhou Jiangsu, Chine) 4kw-4P-7 : 1, 1 ensemble, moteur de fan : 3 PCs, 4P-11kw, 3pcs, 4P-7.5kw (l'alimentation et le débouché sont par transmission deux)
6. Le plat de joint de conservation de la chaleur dans l'extérieur de la machine est de 50 millimètres d'épaisseur.
7. Formez la taille (largeur fonctionnante 1800mm), le grand écran rotatoire LWH : 12*4*2.9m.
8. Matériel électrique : élément électrique d'appareil (CHINT Zhejiang) + 1 ensemble de convertisseur de fréquence 3.7kw + 3 ensembles de convertisseur de fréquence 18.5kw.
