Tissu de chanvre de coton récurant et machine de blanchiment pour le désencollage et le blanchiment

Désencollage de KD-093B et récurage et machines de blanchiment

Désencollage de KD-093B et récurage et machines de blanchiment/récurant et machine de blanchiment/utilisation pour le désencollage et le blanchiment

1. Application :

Cette machine est utilisée pour le désencollage, le récurage et le blanchiment le tissu du coton, du chanvre et de leurs mélanges.

2. Paramètre technique :

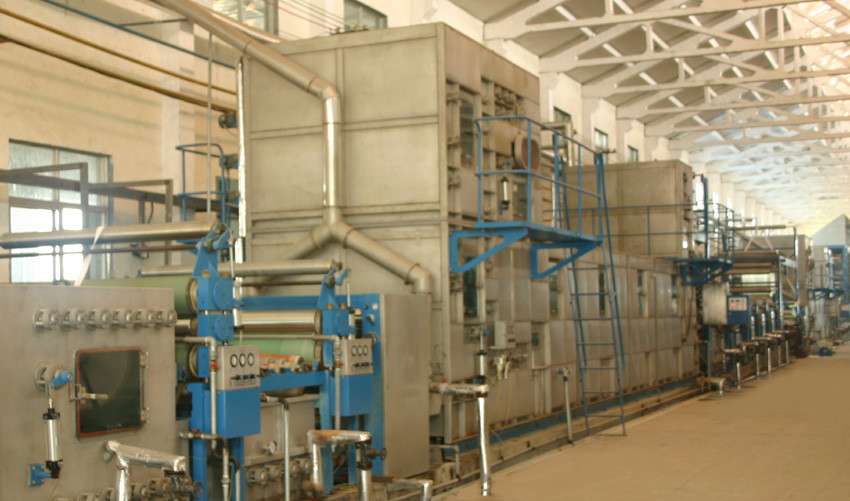

L'alimentation et extraire du → MH502 de dispositif (infrarouge centrant) trempant la vapeur composée de réservoir + de double-couche du → MH983 de padder du deux-rouleau HFM512 enferment dans une boîte le dessin de oscillation de → de machine de séchage de cadre de → (infrarouge centrant) de → (padder de vapeur MH915 et de joint + de deux-rouleau HFM512) ×4 de vapeur de alimentation moyen des groupes →MH915 et de cylindre sécheur du padder →MH616 de joint + de trois-rouleau HFM513 (3 PCs rows×10).

3. Paramètre technique :

1. Largeur de rouleau de guide : 2200mm

2. Direction de machine : le visage au côté de alimentation, commande est sur gauche/droit

3. Vitesse mécanique : 10-70m/min

4. Commande : commande variable de fréquence

5. Dispositif de contrôle : PLC

6. Puissance installée : ~65kw

7. Pression de vapeur : MPA ≥0.2

8. Air comprimé : ≥0.4Mpa

9. Pression d'eau : ≥0.2Mpa

10. Taille de forme : L*W*H : 69500×3000×4800 (millimètre)

4. Groupes de machine d'unité :

1. cadre de alimentation d'Ouvert-largeur : (sommier de centre infrarouge) 1 ensemble

2. Moyen dessinant le cadre de alimentation : (sommier de centre infrarouge) 1 ensemble

3. Cadre de alimentation moyen : (sommier de centre infrarouge) 2 ensembles

4. Oscillation extrayant l'ensemble du cadre 1

5. Vers le haut des ensembles du vapeur 5 plus bas 6 et du joint 12

6. Vers le haut du réservoir 5 plus bas 6 de trempage (même lavage) 2 ensembles

7. Vers le haut 2 plus bas 3 de l'ensemble de trempage du réservoir 1

8. ensembles du padder 12 de Deux-rouleau

9. ensemble du padder 3 de Trois-rouleau

10. ensembles composés du joint 2 de vapeur de Double-couche

11. 10 PCs des rouleaux de la machine de séchage 3 de cylindre sécheur

12. Ensemble de l'accessoire 1

13. Ensemble du contrôle électrique 1

5. Caractéristique principale de structure :

Dispositif de alimentation

Le cadre de alimentation est fait de plaque d'acier pliée, équipé du dispositif de tissu, du rouleau de guide de tissu, du guide de bord serrés etc.

Padder

HFM512 est padder de deux-rouleau : la pression évaluée est de 3 tonnes, point de contact simple de compression, en utilisant sous pression, les rouleaux supérieurs sont les rouleaux en acier, conduits par la transmission de réducteur de moteur d'inverseur, le diamètre en acier de rouleau est 225mm, et externaliser est plaque d'acier inoxydable de 2mm. Sous des rouleaux sont les rouleaux de colle, diamètre est 250mm, le matériel en caoutchouc est le caoutchouc butyronitrile, épaisseur est environ 18mm. Le corps supérieur et inférieur de galets presseurs est fait en production de tuyau d'acier sans couture et l'épaisseur de paroi de tuyau est 28mm. la puissance d'entraînement est 2.2kW

HFM513 est padder de trois-rouleau : la pression nominale est de 5 tonnes, points de contact de compression de double. À travers des rouleaux sont les rouleaux en caoutchouc, le rouleau moyen est en acier. Vers le haut du rouleau en caoutchouc est la motivation essentielle. Le diamètre est 300mm, le matériel du rouleau en caoutchouc est butyronitrile, épaisseur est 20mm. la puissance d'entraînement est 5.5kw.

Coffret de cuisson à la vapeur et de lavage de MH915

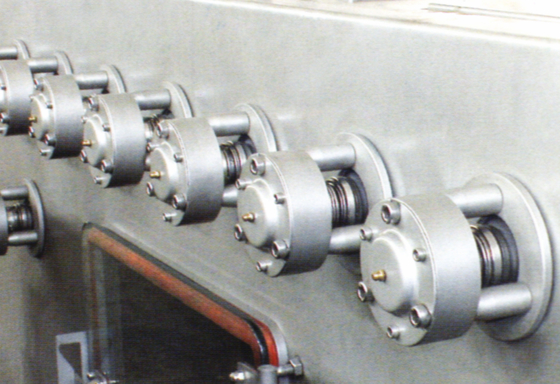

Guide rouleau que de tissu est vers le haut de 5 vers le bas 6, capacité de tissu est 15m, panneaux de mur de boîte sont faits de plaques d'acier inoxydables de 3mm, guide le diamètre de rouleau de tissu est 150mm, distance centrale entre supérieur et les rangées inférieures des rouleaux est 1000mm, rouleau de guide adopte le joint mécanique, roulement à billes, assure le bon fonctionnement des tissus. Applicateur variable de tension placé à l'intérieur de la boîte pour réduire la consommation d'énergie. le Boîte-par-deux-rouleau a placé l'eau séparant le plat, produisant l'écoulement à contre courant arrière, l'écoulement de dos entre les coffrets combinés point par point, s'assurer bon lavant les résultats et la consommation d'énergie économique. Chauffage de vapeur direct à l'intérieur de la boîte, du tube direct de vapeur équipés du double tuyau, ramenant la fluctuation de la vapeur à l'eau, avec des panneaux d'affichage de la température et de grandes fenêtres doubles faces pour observer facilement le fonctionnement du tissu ; la boucle de cachetage de fenêtre choisissent la bague d'étoupage en caoutchouc de silicium de type anneau.

MH502 imbibant le réservoir

Le diamètre de rouleau de guide est 150mm, supérieur et la distance de centre inférieure de rouleau de tissu de guide est environ 750mm, les rouleaux supérieurs sont installées dans la traverse haute du corps extérieur, soutenue avec des roulements ; les rouleaux de guide inférieurs sont type intégral, capacité de tissu est des 10m

Padder liquide (principal) d'ordre élevé

Ce dispositif se compose du corps de coquille, rouleau, système d'immersion-compression, et des pièces de transmission, la pression mutuelle etc. de deux galets presseurs parallèles sont commandées par le dispositif de pression atmosphérique, le fond est équipé de la cuvette de multi-remplissage, des tissus sont tirés par point de contact de compression après l'entrée dans de la cuve d'imprégnation, et la production par le rouleau de guide, commandent le liquide par pression de point de contact de compression. Vous pouvez réaliser l'effet de traitement d'augmenter la capacité liquide ; la conservation de boisson alcoolisée du tissu peut atteindre 125%

La ceinture et la stratification d'écran de la double-couche MH983 dactylographient cuire la boîte à la vapeur

La structure de la clôture adopte la construction en forme de bloc, faisant le transport et l'installation de la grande clôture facilement.

La clôture adopte la plaque d'acier inoxydable de 3MM, la capacité de tissu de précuire à la vapeur la zone est de 60 mètres, la capacité de tissu de cuire la zone à la vapeur est de 60 mètres, la capacité de tissu de ceinture d'écran d'acier inoxydable est réglable de l'ordre de 4500 m, la température fonctionnante est le ℃ 100, le fond cuit le tissu à la vapeur de joint alimentant et dans le tissu de bouchon liquide. Type structure de bague d'étoupage de voyant à niveau visible, avec l'affichage de la température et de pression, contrôle de température automatique facultatif

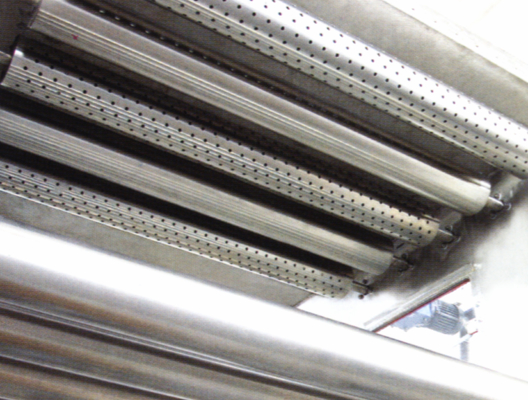

Le type serré interne pré diamètre de boîte de rouleau de guide de segment de vapeur est 180mm, la distance entre supérieur et le rouleau inférieur de tissu de guide de rangée est 950mm, entrave de synchronisation les points que multi utilisés la commande asynchrone ont dispersé de source totale moteur, choisissant le détail du moteur de réduction triphasé et le corps de rouleau composé par active unique, qui a réduit le coefficient de glissement de voie, peut effectivement équilibrer la direction et la déformation de la basse tension pendant l'opération. Bonne capacité d'équilibre de représentation du moment de la rotation et de la tension, que la fabrication du système a une bonne capacité d'anti-ride.

L'intérieur d'emblavage et d'oscillation la boîte de cuisson à la vapeur adoptent le rouleau activement en expansion, nappe protectrice de tissu de cuisinier lisse, bien formé, facile au noyau de turbine à vapeur, utilisant les structures treillagées parcouche peut non seulement augmenter la quantité de capacité, mais également bon pour également la vapeur de à travers le tissu le traitement en lots-.

Des tissus empilés vers le haut de d'une manière ordonnée, l'épaisseur du tissu et la quantité d'empilement peuvent être ajustés, et peuvent être placés sur l'écran d'ordinateur.

Le réservoir de courant du fond de la boîte de vapeur est directement chauffé par la vapeur et la vapeur saturée de produit, la structure concave-convexe de séparation du réservoir de courant du fond peut augmenter la rigidité de la déformation de résistance de la clôture.

Dans le réservoir de courant du fond le flanc de la boîte de vapeur est équipé des trous de propreté, nettoyant le fond opportun sans démanteler la ceinture d'écran.

À l'extrémité de la vapeur de stratification la boîte est équipée du commutateur de photo, peut ajuster la vitesse postérieure de segment automatiquement. Quand la quantité en lots de tissu dépasse la position maximum évaluée, l'information d'alarme d'affichage de machine et s'arrêtent automatiquement.

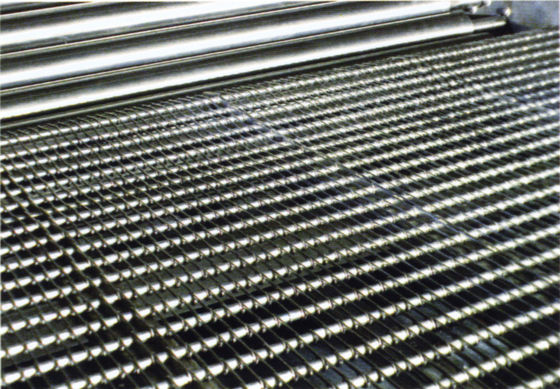

la quantité de capacité de réservoir de vapeur de ceinture de maille de Double-couche est ajustée de l'ordre de 5000 m

Dessiccateur du cylindre MH616 sécheur

La chambre de cylindre sécheur est à charpente d'acier, aucune fermeture, le dessus oblique inclut le système de chauffage de vapeur d'anti-égouttement, et le dessus oblique est équipé des carénages du tuyau d'échappement. Le diamètre de cylindre sécheur d'acier inoxydable est 570mm, transmission de ceinture et balustrade de bouclier. Le drainage concentré, chaque colonne est équipé d'un purgeur de vapeur thermo-dynamique et d'un conseil de marche.

Ensemble de débouché

Le cadre adopte le plat plié d'acier, le dispositif choisi d'oscillation d'ensemble de débouché, moteur simple.

6. L'auto-soin de l'utilisateur

• L'emplacement, base, déchargent, les grues de scoop, le vent de la soudure, des outils et des matériaux d'installation
• Passez la gestion du réseau totale, éclairage, mélangeur, enlevez le conduit du capot
• Voiture de stockage de tissu, Un-cadre, compresseur d'air
