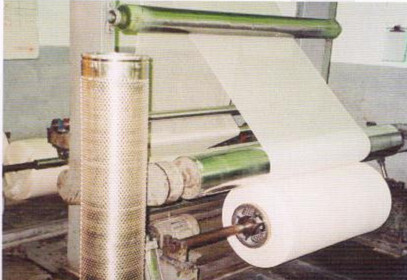

machine de traitement en lots de la gaze 1.5kw/récurage et acier sans couture de machine de blanchiment

Machine de traitement en lots de la gaze KD000-120

Machine de traitement en lots de la gaze KD000-120/récurage et machine de blanchiment/machine de traitement en lots utilisée pour la gaze

1. Application :

Cette machine peut être utilisée pour le traitement en lots de la gaze médicale avant le récurage et le blanchiment.

1. Processus – écoulement : Debatching →batching (référez-vous au dessin ci-joint)

2. Spécifications principales

• Largeur de tissu : ≤1200mm
• Vitesse mécanique : 10~70m/min
• Type de machine : Main gauche ou main droite
• Diamètre d'enroulement : 700mm
• Air comprimé disponible : ≤0.4MPa
• Méthode de déplacement : Conversion de fréquence à C.A.
• Puissance totale : 1.5kw

3. Caractéristique de structure :

Elle se compose du cadre de machine, du rouleau de guide transitoire, des pièces de transmission, du dispositif pressurisé pneumatique, du rouleau initiatique de compression et du rouleau d'enroulement, pivot, axe debatching, dispositif de contrôle de tension et ainsi de suite.

• Cadre de machine : la colonne verticale moyenne adopte l'acier de canal de 280×82mm, relié par chemin de fer transversal. Les deux côtés faits à partir de l'acier de canal de 140×6mm, soutenant les plates-formes basses de l'installation deux, bras d'oscillation fait par le bord de tôle de blindage. Le cadre entier de machine est stable et enfoncé.

• Rouleau de guide transitoire : le diamètre de rouleau de guide supérieur est 125mm ; les deux rouleaux de guide transitoires a le diamètre de 100mm.

• Pièces de transmission : le rouleau initiatique de presse rotatoire à l'aide du moteur à courant alternatif 1.5kw a relié le réducteur directement par l'axe de transmission de déplacement.

• Dispositif pressurisé pneumatique : se compose de l'atomiseur d'huile, décomprime la valve, manomètre, valve directionnelle, 2 exécutent la cuve et etc. commun.

• Rouleau initiatique de compression : diamètre 220mm. fait des tubes et tuyaux sans soudure, en acier A3 (φ219×10mm) enveloppés de la plaque d'acier inoxydable de 2.5mm pour externe.

• Rouleau d'enroulement : fait de la plaque d'acier inoxydable de 3mm, diamètre de maille : 8mm

• Densité : la couverture de soudure de ² de 5102/m sur le côté, non seulement facile pour le pivot s'insérant, mais assurent également l'écoulement de fluide en récurant et en blanchiment.

• Dispositif de contrôle de tension : tendez la valve décidée par la partie électrique et exécutée par l'embrayage magnétique de poudre.

2. Installation et ajustement :

1. Marquez la ligne centrale pour l'installation conformément au plan de base ; assurez-vous tout le trou de bases selon la ligne centrale et marquez de l'autre la ligne centrale partie.

2. Assurez-vous chaque trou de base par taille et profondeur requises.

3. Gardez l'appartement et rangez au sujet de la surface en béton.

4. Installez le boulon de base aux dames et mettez-le au trou de base, installez le cadre de machine.

5. La ligne centrale du `s de cadre de machine doit recouvrir avec la ligne centrale des groundsill, ajustent le fer d'incidence et le boulon réglable horizontalement, à travers l'enveloppe du cadre de machine devrait tout droit avec la ligne centrale des groundsill.

6. Assurez-vous le levier et le degré parallèle au sujet de l'installation de cadre de machine au moyen de ligne coordonnées

7. Installez d'autres pièces sur le cadre de machine et assurez-vous le degré de niveau et parallèle.

8. Installez le rouleau de guide, tous doivent garder de niveau et mettre en parallèle les uns avec les autres.

9. Remplissez béton en trou de base. Assurez-vous l'uprightness du boulon de base.

10. Assurez-vous le degré de niveau et parallèle de tout le rouleau de guide, et maintenez-le flexible. Les pièces mobiles peuvent être avec souplesse installent et enlèvent. Assurez-vous l'étanchéité de la roue à chaînes.

11. Reliez les circuits électriques

12. Vissez en bas du boulon de base après concreting, vérifiez le degré de niveau.

13. Accomplissez l'installation externe de canalisation, électrique et l'air comprimé est prêt pour l'opération.

3. Préparation et opération

Vérifiez la lubrification au sujet de l'incidence et du réducteur complètement, et gardez la propreté du rouleau de guide.

Commission : Insérez l'axe debatching dans le tuyau de revêtement et ajustez-le sur la position moyenne, soulevez la bobine de tissu et rendez l'axe debatching parallèle avec l'axe de fixation, déplaçant la couverture à l'axe debatching et serrez-le.

Essai avec le tissu : vérifiez la machine une fois couru dans la vitesse de guide de tissu, hausse à la vitesse mécanique évaluée graduellement quand il est dans la condition normale,

Installez et ajustez la valve de tension, inspectez la variation de la tension du tissu.

4. Entretien

• Prenez le tissu au support de stockage après l'enroulement, enlevez l'incidence, la jetez et pivotez.

• Arrêtez l'alimentation et l'approvisionnement en gaz d'énergie ; nettoyez la surface du rouleau de guide.

• Lubrifiez chaque incidence et chaîne de transmission régulièrement.

• Vérifiez chaque incidence, réparez-ou remplacez-la opportune.

• Vérifiez l'embrayage magnétique de puissance régulièrement, réparez-ou remplacez-le opportun

• Arrêtez l'alimentation d'énergie générale opportune où machine arrêtée.
