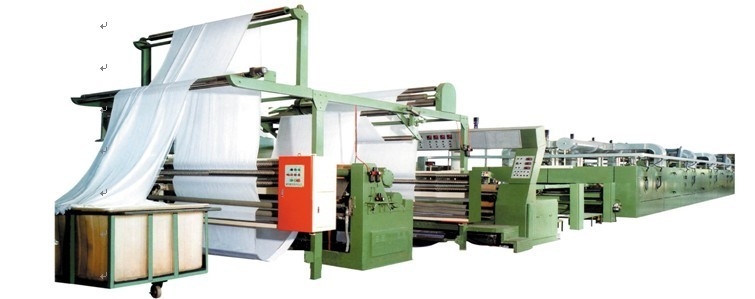

Machine d'arrangement de stenter d'air chaud de tissu du Knit KZM-220

chambres (de système d'huile de transfert) 5 sections

Processus :

Le bord infrarouge de largeur d'entrée de → de tissu de → serré ouvert de cadre, centrant le →lower de trame automatique de dispositif de redresseur de → d'essoreuse de →padder suralimentent la vis dépensant le bord suralimentant supérieur du → →E+L détectant le dispositif d'uncurler de bord de doigts du → E+L quatre de bord →pinning sur la chambre de → pour le → de refroidissement à l'air de → d'arrangement de la chaleur goupillant outre du compensateur de → de l'eau coolingφ570*2 de →, le guider de tissu d'E+L (oscillation cultivant dans la J-boîte) /Plaiting device→batching

Section de tissu d'entrée :

1. Essoreuse du padder MH591-220

2. dispositif de trame automatique de redresseur

3. Tissu principal : textile tissé

4. Largeur nominale : 220 cm

5. Largeur efficace : 70-200 cm

6. Gamme de vitesse mécanique : 10-100 M /min

7. Source de chaleur : huile de transfert

8. Transport des chaînes : chaîne de plat de goupille

9. Pression atmosphérique : au-dessus de 0.5mpa

10. Le stimulant d'entrée suralimentent la gamme : -10% à 30%

11. L'entrée inférieure suralimentent la gamme : - 10% à 30%

12. PLC : Siemens, allemand

13. Convertisseur de fréquence : la motivation essentielle est Siemens, convertisseur de fréquence de fan : Danfoss « HOLIP » du Danemark

Section de tissu d'entrée :

tissu de l'entrée 1.High dans l'unité

Système de guider de tissu de tissu d'E&L

Y compris le rouleau de tension de rotation et l'extension de la poignée d'ajustement, le long bras est 1400mm dans la longueur.

Un taub à l'intérieur du long bras.

La commande deux augmentent le rouleau (le séparateur séparant le rouleau)

Une largeur du panneau de sonde

Une paire de rouleaux de guide centraux, la surface se compose de beaucoup de plats, qui sont partie latérale déplacée.

Composants d'auxiliaire et d'entraînement

Pour le tissu sec ou humide

2. Dispositif de guide de tissu

En flottant le compensateur rotatoire de tension, commandez la vitesse de l'essoreuse de padder.

Essoreuse de Padder : MH591-180

essoreuse du padder 3.two-roller

1. type oblique de rouleau
2. Un revêtement et une protection des faisceaux de support
3. Petit pain de cloison fait d'acier inoxydable

4. La pression à large diamètre du cylindre deux assurent la compression uniforme et efficace
5. Rouleaux de compression :
6. Le caoutchouc dur enduit de rouleau actif de compression, dureté du °shore 85
7. Le caoutchouc dur enduit passif de rouleau presseur, dureté du °shore 80

8. Rouleau actif en caoutchouc dur, commande du moteur 11kw

réservoir chimique de l'essoreuse 4.padder

1. Levage et abaissement pneumatiques
2. Contrôle de niveau avec le dispositif de régulateur de niveau
3. Largeur du rouleau : 1800mm

4. Diamètre du rouleau : 350mm

5. Puissance de serrage totale jusqu'à 7 tonnes.
6. Appareil non intelligent pour le drainage de rapid de réservoir

5. Redresseur de trame

Machine d'arrangement de Stenter combinée avec la chaîne de retour horizontale

6. le tissu alimentant et suralimentent le dispositif

la plate-forme de alimentation de tissu et actionnent la plate-forme

rouleau supérieur de traction, rouleau inférieur de traction

2.2kw rouleaux de traction du lecteur deux

La boîte de vitesse d'utilisation ajustent la transmission de rouleau de la traction deux de la tension entre le tissu

Le taux maximum de conception de suralimentent +40%

Comparé à la vitesse de chaîne de convoyeur

Deux rouleaux d'extenseur, commande 1.5kw

Tatouages de spirale d'acier inoxydable

Deux de trame rouleaux réglables électriquement, 4 commande du × 0.18kw

Un rouleau de guide installé sous le rouleau supérieur de traction

7. Pont en mètre - situé dans le secteur de la section de alimentation de tissu.

8. Le dispositif de alimentation de tissu

La brosse de deux bornes suralimentent le dispositif, dispositif de tension de bord de tissu

Règlement indépendant gauche et droit

2 commande du × 0.37kw

E + L dispositif d'uncurler de bord

9. Chaînes de pointe équipées par convoyeur de tissu

Le tissu entrent dans la voie est 4500mm dans la longueur

Relié par une modulation de largeur de soudure de fil,

Poussez la brosse de bord de tissu est placé dans le tissu entrent dans le secteur,

Tendeur à chaînes pneumatique,

Chaînes et voies dans la chambre

Commande coaxiale à chaînes

Plat à chaînes de retour horizontal de goupille de match, lubrification durable à chaînes,

De tissu plate-forme

Rouleau de guide Pin-

10. Dispositif de réglage à chaînes électrique de largeur

Une vis à l'intérieur du secteur de rallongement, commande 0.55kw

Quatre vis sont dans une salle chaude

Une vis est dans le secteur de tissu, la commande 0.55kw

Entrez et la sortie hors du tissu sont largeur montrée

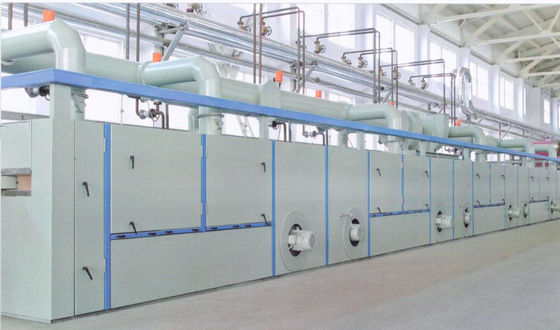

11. Chambre de chaleur

Le cadre de chambre est fait à partir du fer d'angle 6# et de l'acier du canal 8# soudés ensemble.

5 salles chaudes, par chambre est 3000mm longs

La porte thermoisolante est faite à partir de l'acier laminé à froid par 1.2mm, 100mm épais, rempli de bandes en caoutchouc d'isolant et de silicone utilisées pour le scellage.

Avec les propriétés efficaces d'isolation thermique

De doubles filtres, les filtres supérieurs peuvent être nettoyés hors de l'opération de dispositif, n'ouvrent pas la porte et vers le bas

Les filtres inférieurs de chambre protègent la ventilation

Débouché de type doux de jet du courant KLD de DAO

Configuration-sur la conception de circulation d'air

12. Salle chaude avant et après la salle d'isolation

Entrez et la sortie des tissus ont la barrière de vent

13. L'isolation thermique inférieure

Panneaux spéciaux d'isolation, avec la fibre minérale épaisse de 100mm

Endroit au fond de salle chaude

14. Système pneumatique de circulation « conduit de double »

Séparant les supérieurs et abaissent le conduit et la circulation d'air de contrôle manuel.

5 salles chaudes, chaque chambre a 2 fans de circulation.

La liaison directe de FM au moteur et à la fan, puissance est 7.5kw/1740rpm, vitesse maximale est 1740rpm.

5 ensembles de dispositif de modulation de fréquence, chaque puissance 15kw.

15. Système de protection

La panne interrompt automatiquement des coups de circulation d'air au tissu

Quand vous vous allumez, système mémoire automatique de remise

16. Système de la chaleur

huile de transfert de chaleur

La température maximale : 220℃

17. Dispositifs d'échappement

2 ensembles de ventilateur d'extraction, commande de moteur de modulation de fréquence.

Chaque puissance de moteur est 3kw.

18. Courant de refroidissement de DAO de secteur - débouché de Jet-air

1000mm long, moteur d'entraînement directement relié

La puissance est 5.5kw. Tournez la vitesse est 1500rpm

19. Configuration électrique d'appareils

Toute la commande de convoyeur de tissu adopte le moteur de contrôle de fréquence

Quand l'arrêt normal et arrêt d'urgence,

Commandez le ralentissement à une halte complète

Le dispositif de contrôle et la surveillance de l'équipement est dans le tissu entrent dans le secteur et le secteur de tissu.

Boîte électrique

Câblez la pré-disposition, la conception appropriée à la température la plus élevée de 40°, et l'hygrométrie 90%

Tissu de câble de moteur d'entraînement de convoyeur

D'autres petits câbles électriques

Câble de circulation de fan

Câbles de commande, disposés de manière opérationnelle.

Le tissu sectionnent

20. de tissu rouleaux de plate-forme et de traction

commande 3kw

le rouleau de refroidissement par l'eau 2, chaque diamètre est 570MM

J – tissu de boîte

21. Le mètre de compteur de tissu

. dispositif de la livraison du tissu 22 (dispositif combiné de traitement en lots et de tressage)

Rouleaux et pitié de traction avec tissu-relié et travail ensemble à l'isolement d'entraînement

La tension de tissu peut être ajustée

La chaîne de tresse est 1000mm

Le diamètre du dispositif de lot est 1500mm

23. Élimination de charge statique de haute performance

Une barre d'ion est dans le dispositif de lot.

24. On place des outils

25. Une série de pièces de port

Peinture

Tableau de bord et les composants de coffret de chambre pour la peinture brillant-bleue, bleu (RAL5007)
Quelques caractéristiques ont un traitement antirouille cohérent, tel que la peinture ou le revêtement galvanisé sur la peinture argent-grise, coffret gris.
