Machine à laver de machine à laver/vapeur de textile de Desize avec le cylindre sécheur de 30 PCs

Lavage de Desize et cuisinière/machine à laver de séchage de vapeur avec le cylindre sécheur de 30 PCs

Lavage de KD-LMA047 Desize et cuisinière/machine à laver de séchage de vapeur

Application

La machine est utilisée pour le lavage de vapeur du coton, du chanvre et de ses mélanges.

Écoulement de processus

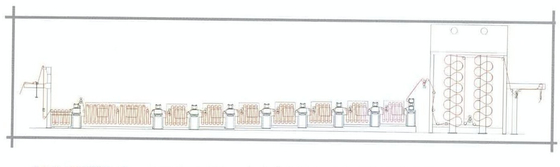

Ouvert-largeur à l'admission----boîte de récurage----Padder du rouleau HFM512 2------2 groupes de (padder de lavage de boîte + de rouleau HFM512 2 de vapeur MH919)----- (Boîte de lavage de vapeur MH915 + padder de HFM5122-roller) groupes ×4-----Padder de boîte + de rouleau HFM513 3 de la vapeur MH915-------Machine MH616 de séchage (30 PCs de cylindre sécheur)----oscillation au débouché

Paramètre technique principal

1. Largeur de machine : 2000mm
2. Vitesse : 15~70m/min
3. vitesse de processus : 15~55m/min
4. pression d'air comprimé : 0.4~0.6mpa
5. Commande : commande multifréquence de vitesse d'unité de synchronisation
6. Quantité de cuvette de joint de désencollage : 9 cuvettes
7. Quantité. du cylindre sécheur : PCs de Φ570mm 30
8. Commande : Commande de moteur de fréquence à C.A.
9. Dispositif de contrôle : PLC
10. Installation de la puissance : 32kw

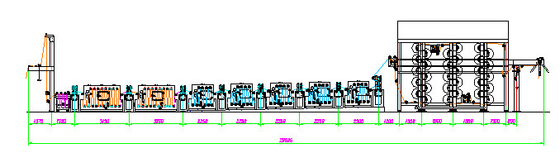

11. Taille de forme (L*W*H) : 29825×2800×4800mm

Caractéristiques principales de structure :

• Dispositif d'admission

Le cadre d'admission est fait de plaque d'acier, équipé du tendeur de tissu, du rouleau de guidage, du guider etc. de bord.

• Padder

Padder du rouleau HFM512 2 : la pression évaluée jusqu'à 3 tonnes, point de contact simple de compression, en utilisant sous le type de presse, les rouleaux supérieurs sont les rouleaux en acier, conduits par la transmission de réducteur de moteur d'inverseur, le diamètre en acier 225mm de rouleau, externalisant la plaque d'acier inoxydable de 2mm. Le rouleau inférieur est le rouleau en caoutchouc, le diamètre 250mm, le matériel en caoutchouc est le caoutchouc de nitrile-butadiène, l'épaisseur de revêtement en caoutchouc est environ 18mm. Supérieur et serrez plus bas le corps de rouleau est fait de tuyau d'acier sans couture, épaisseur de paroi de tuyau est de 28 millimètres. La puissance de transmission est 2,2 kilowatts.

Padder du rouleau HFM513 3 : la pression évaluée jusqu'à 5 tonnes, double point de contact de compression. Les premiers et deuxièmes rouleaux sont les rouleaux en caoutchouc, rouleau moyen est le rouleau en acier. Le rouleau en caoutchouc supérieur est rouleau conduit principal, le diamètre 300mm, le matériel en caoutchouc est le caoutchouc de nitrile-butadiène, l'épaisseur de revêtement en caoutchouc est environ 20 millimètres. La puissance de transmission est 5,5 kilowatts.

• Boîte de lavage de la vapeur MH915

Épaisseur de plat de mur d'acier inoxydable de ① : 3mm, rouleau de guidage Φ150mm

Le ② la distance de centrage entre le rouleau supérieur et inférieur est 1000mm, utilise le joint mécanique.

La boîte de ③ est équipée d'eau, les courants, arrêt-mouvement de cartels entre le Cabinet de retour et peut assurer bon lavant les résultats et la consommation d'énergie économique ;

Le chauffage de vapeur direct de ④ à l'intérieur de la boîte, dirigent le tube de vapeur équipé de la double enveloppe, choc de vapeur aux fluctuations de l'eau.

Le chauffage de vapeur direct de ⑤ à l'intérieur de la boîte, dirigent le tube de vapeur équipé de la double enveloppe, choc de vapeur aux fluctuations de l'eau.

⑥ les avantages du nettoyage à la vapeur : la résistance forte de la basse tension, de la crêpe, de la basse consommation et du rendement élevé.

• Type machine de séchage du cylindre MH616

Trois colonnes, chaque colonne 10 séchant, étuve est une structure de cadre en acier, aucune fermeture, dessus oblique avec le système de chauffage de vapeur d'anti-égouttement, structure de poussoir équipée des carénages du tuyau d'échappement. Acier inoxydable séchant 570mm, courroies de transmission, barres de bouclier de transmission. Le drainage concentré, chaque colonne un type thermo-dynamique piège, et a marché la piste.

• Dispositif de débouché

La vue est structure de plat plié d'acier, hors de tissu utilisé par tissu de pitié, commande intégrée de moteur.
