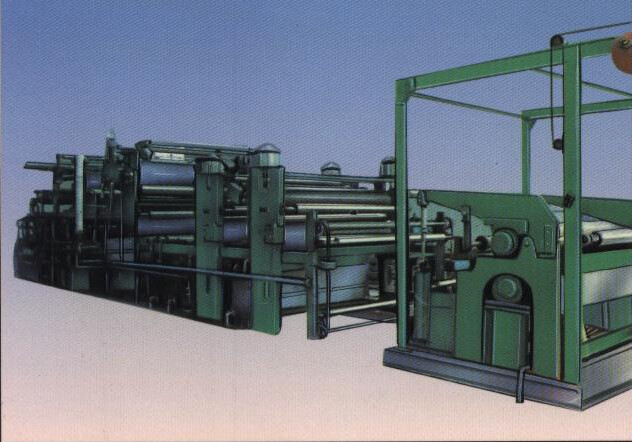

Machine à laver LMH694 de oscillation

Application :

Cette machine convient au but de lavage du coton, de la fibre chimique et du tissu mélangé après impression et teinture. Particulièrement approprié à l'impression, teinture de la couverture de Rachel, de la couverture acrylique, de la couverture de coton, de la serviette et de tout autre tissu lourd après lavage.

Caractéristiques principales

Type : main gauche ou main droite

Largeur nominale : 1800,2000,2200,2400mm

Vitesse fonctionnante : 5-30 m/min

Façon de oscillation : sur l'oscillation de temps et l'oscillation de tambour rotatoire.

Entraînement de la façon : Entraînement multi de synchronisation d'unité de convertisseur à C.A.

Puissance installée : 68kw

Dimensions externes : 16990× (W+2800) ×2800mm

Bordereau d'expédition combiné de oscillation et de lavage de machine.

1 alimentation de centrage ouverte d'admission

2 le stimulant deux du réservoir deux d'immersion plus bas, supérieur et inférieur le diamètre de rouleaux de guidage de tissu sont Φ125, axes que des têtes sont faites par l'acier inoxydable

L'incidence supérieure est des incidences du textile UCP207, incidence inférieure est particulièrement faite sans des types nombre, anneau intégré d'insertion de graphite (le diamètre du trou d'axe est de 35 millimètres)

3 presse-fruits du rouleau MH691-260 2, diamètre isΦ250 de rouleau d'entraînement

La dureté en caoutchouc du rouleau d'entraînement est 90º, la dureté en caoutchouc du rouleau conduit est 82º-85º.

incidence de 2 extrémités du rouleau : 3612, cadre, huile sealingΦ60×Φ90×12 (1pcs), Φ100×Φ75×12 (4pcs),

Pressurage de cylinderΦ160×70 pneumatique, l'anneau d'agrafe pour l'extrémité de rouleau soutenant isΦ60

Vitesse-réducteur de moteur : Ralentisseur cycloidal de vitesse de goupille de BWD13-15-4KW

4 vitesses ajustant le -bas poussoir

Hautes machines de textile du pied UCP207

siège d'incidence, un diamètre Φ125, cylindre penumatic MP2-63 * 150, oreille simple de rouleau de guidage de tissu dans le type d'anneau de queue, sonde d'angle de FJZ-X.

5 MH502-260MH502-260 ouvrent le réservoir d'acier inoxydable de bouche, le siège d'incidence du supérieur et le rouleau de guidage inférieur sont le même du petit réservoir d'immersion

réservoir de oscillation du tambour 6 rond

Le diamètre de oscillation Φ350, de rouleau la perforatrice Φ12 extérieure, deux extrémités scellant (technologie jiashan Co.,Ltd de cachetage de minhua de Zhejiang) le siège d'incidence d'extrémité de l'axe Φ65 sont identique comme le rouleau de guidage du petit réservoir d'immersion. Vitesse-réducteur de moteur : Ralentisseur cycloidal de vitesse de goupille de BWD13-23-4KW

7 Incircle de l'octogone rollerΦ350, sealingΦ65 mécanique, site de production est identiques que le réservoir de oscillation de tambour rond.

Le rouleau de guidage supérieur et inférieur diameterΦ125, le roulement à rouleaux supérieur de guidage UCP207, rouleau de guidage inférieur sont identique comme petit réservoir d'immersion

Vitesse-réducteur de moteur : BWD13-23-4KW

8 rouleau supérieur et inférieur de presse-fruits, diamètre isΦ350

La dureté en caoutchouc du rouleau d'entraînement est 90º, la dureté en caoutchouc du rouleau conduit est 82º-85º.

rapport de 2 fins du rouleau : 3612, cadre, huile sealingΦ90*120*12, Φ105*Φ130*12 (4pcs),

Vitesse-réducteur de moteur : Ralentisseur cycloidal de vitesse de goupille de BWD14-23-7.5KW (4 polars)

Pressez le cylindre pneumatique est Φ200, ressort d'agrafe d'axe est Φ90

stockage de 9 fibres

Cadre diaΦ200, siège de stockage de fibre de l'incidence UCP208 des machines de textile

Vitesse-réducteur de moteur : BWD11-11-1.5KW.
