Velours KZM180-420 lavant séchant la machine de Stenter

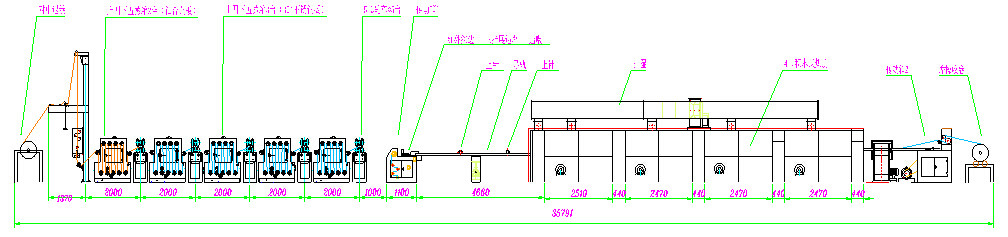

ÉCOULEMENT TECHNIQUE

Retirer-cheminement dans le vapeur 5 du coup monté 4 de tissu vers le bas (feuille titanique d'alliage) *2 + 512 padder *2 – vers le haut du vapeur 4 vers le bas 5 (feuille SS304) *3 + 512 padder *3 – plate-forme de pont – le stenter se dirigent -- délinéation d'aiguille dépistant le dispositif – dans le 4ème arrangement électrique d'élargissement de chambre de chauffe – vent de jet pour refroidir – aiguille courue – la traction – le double frottement de délinéation de rouleaux prennent (avec l'indicateur de longueur

PARAMÈTRE TECHNIQUE PRINCIPAL

1. Largeur efficace : 1800 millimètres
2. Direction de machine : gauche ou droit (facultatif par le client)
3. Vitesse de machine : 2-20 m/min (citation de 30-40 m/min est 303.144$, la longueur a augmenté 12 m)
4. Mode de transmission : Entraînement à vitesse variable de synchronisation de conversion de fréquence à C.A.
5. Pression de vapeur : 0.2-0.4Mpa
6. Air comprimé : 0.2-0.4 MPA
7. Pression d'approvisionnement en eau : 0,2 MPA
8. Voie : voie et chaîne verticales. Pin tentering
9. Tissu dans et manière : l'ouvert-largeur dedans, frottement de double-rouleau prennent
10. Quantité de chambre et quantité circulaire de fan : chambre 4 (3m/chamber), fan de circulaire de 8 *4KW.
11. Puissance principale de transmission : 15 kilowatts
12. Puissance installée : 265,1 kilowatts, utilisation normale 180 kilowatts.

CARACTÉRISTIQUE PRINCIPALE DE STRUCTURE DE MACHINE

• cadre de Dans-tissu

Composez-vous du tube de dans-tissu, du tendeur de tissu, du dispositif de centrage infrarouge, du rouleau de guidage, du cadre en acier etc. de canal.

• Prenez le rouleau :

La base et les activités prennent le rouleau adoptent la structure de soudure en acier de canal, consiting des activités prennent le cadre de rouleau, base, dispositif de centrage manuel, mandrin.

• Joint de l'ouvert-largeur MHX523 :

Le panneau latéral de boîte adopte la feuille d'alliage de titane de 3mm manipulée avec la coupe de laser, OR usinant, de grenaillage à écrouissage extérieur. Rouleau de guide Ф150mm, feuille d'acier inoxydable de 2mm et roler de revêtement de composé de feuille d'acier au carbone de 2mm. Le rouleau de guide vers le haut du rouleau 4 vers le bas 5.Up adopte le bloc d'incidence d'acier inoxydable, joint mécanique ; Fente avec le chauffage de vapeur indirect, chauffage uniforme, l'eau de déclencheur manuel. Flanquez avec le thermomètre, la surface et la terre dans l'angle 45, pour l'observation.

• padder 512 :

structure de -emballage (le rouleau en acier vers le bas, le rouleau en caoutchouc est, entretien), cadre de fonte. Il utilisent les réducteurs et le moteur de Jiangsu Guomao Guotai. L'incidence de Padder adopte des incidences des Etats-Unis Timken. Presse de cylindre d'air de piston, pneumatique se garant portée avec la serrure de rouleau, en cas de perte de pression causée par après la production en caoutchouc de bosselure de rouleau. Boîte de contrôle peneumatic qui a réussi tout seul d'acier inoxydable. Euipped avec la valve, l'indicateur de pression de régulation de pression, renversant la valve etc. Devant dans-padder équipé d'un recourbement de rouleau en caoutchouc d'Acrylonitrile-butadiène de 125 millimètres.

• Type de chambre :

Ciculation d'air chaud de ① le petit par le fabroc de coup de passage d'air tête à tête, l'ONU et vers le bas circulation d'air de passage d'air peut être s'ajustent. La chambre du bloc constitutif 4 installent 2 ventilateurs d'extraction collectifs. La chambre de l'avant 2 est un groupe, la puissance est 2.2kw, derrière 2 que la chambre est un groupe avec 2,2 kilowatts de puissance, extérieur de panneau d'isolation thermique adopte la feuille réduite par froid d'épaisseur de 1,2 millimètres. Épaisseur de couche d'isolation thermique 100 millimètres, laines de roche ou fibres de verre.

Le ② dans la chambre a installé un radiateur, deux fans cicular, droven par le moteur résistant à hautes températures.

Le filet de filtre de ③ derrière le radiateur, approprié au nettoyage après l'exploitation en gradins, améliorent l'efficacité de la chaleur.

L'injection de conduit galvanisée par ④ protègent la baisse de taches de rouille. L'assemblée plénière a des applications dans le règlement, ajustent le volume de l'air en haut et en bas.

• Motivation essentielle et système de voie : le dans-tissu prolongent la voie, axe de cannelure d'entraînement de moteur à courant alternatif, la boîte de turbine, y compris la commande à chaînes ou le tissu de plat d'aiguille coupe par la voie verticale et le bon fonctionnement, la chaîne a de manière permanente le dispositif de tension. Clôturez les bannières, utilisation la tête que collective de HongFang deux de transmission a un dispositif distinct de règlage, réducteur de moteur et de renverser dispositif surtout dedans, commode dans l'installation et l'entretien.

1. Vanne de régulation de Peneumatic au-dessus de la chambre. La chambre deux ont une valve, s'ouvrir de contrôles d'instrument de contrôle de température de la vanne de régulation peneumatic à commander la température, la précision de contrôle de température est ±2℃.
2. Refroidissement et système en baisse d'habillement : le vent frais (5.5kw), tissu prennent adopte le double frottement de rouleau prennent.

MATÉRIEL ÉLECTRIQUE

1. Le contrôle d'entraînement de machine adopte la transmission de synchronisation de conversion de fréquence de contrôle de PLC. Le disjoncteur, le contacteur et d'autres pièces principales marque adoptent de SIEMENS ou de SCHNEIDER famouse.
2. Coquille électrique de coffret d'arche : la structure métallique, la porte simple avant, derrière scellées sans porte, le ciment en plastique extérieur, le dessus avec le ventilateur axial et le couvercle empêchent des baisses. Dimension électrique simple d'arche (unité : millimètre) : Épaisseur 2000*800*450 de la largeur X de la taille X
3. Convertisseur de fréquence principal de transmission : Mitsubishi (ou demande de client). Le convertisseur de fréquence de fan adopte la marque complètement possédée de société de danvers du Danemark.
4. Instrument de contrôle de température : Omoron (ou demande de client).
5. Circuit de commande : La grille d'alimentation par le transformateur d'isolement fourni, 220v.
6. Actionnez le circuit : Toute l'opération de commutateur et d'inverseur d'opération signalent le terminal d'entrée de commutateur de PLC d'accès.

PIÈCES DÉFINIES PAR L'UTILISATEUR :

Le matériel installé, réseau total, pepeline, débourbage, éclairage, compresseur d'air, canalisation a tourné, source de chaleur, depuis tiré avec le conduit, la voiture de tissu et tout autre équipement de corollaire.
