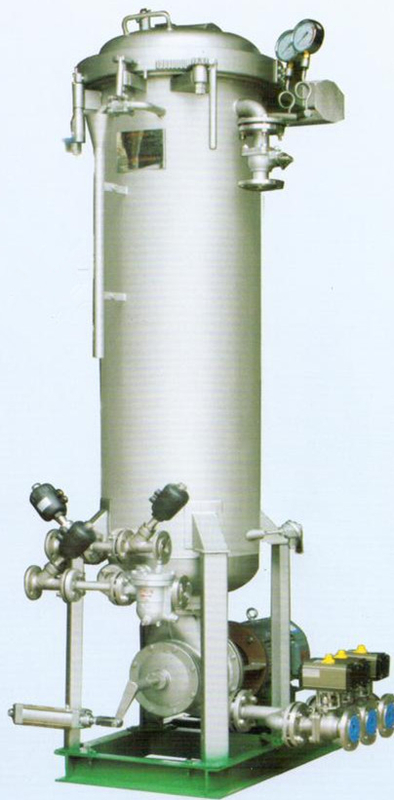

L'appareil de teinture dispersé par cylindre vertical de cône de fil de fibre avec le jet et versent

L'appareil de teinture dispersé par cylindre vertical de cône de fil de fibre avec le jet et versent

Série de KD-GR à hautes températures et appareil de teinture de fil de cône de Haut-Presse

Application :

Elle est principalement conçue pour l'application de la teinture, ébouillant, l'agent de blanchiment, et le lavage de l'eau, la méthode de travail etc. pour le fil tournoyé, la bobine ou la fibre dispersée sur la machine de développement de fibre de coton, mate, ou chimique.

Spécifications :

1. Type de machine : Cylindre vertical
2. Capacité de travail :

3. La température fonctionnante : 130℃

4. Pression d'utilisation : 0.3Mpa

5. Rapport de boisson alcoolisée : 1h15

6. Méthode d'échange thermique : type enroulé de tube échangeur de chaleur, pour chauffer ou se refroidir.

7. La chaleur échangeant la vitesse : quand la pression de vapeur est 0.4Mpa, chauffage liquide de réservoir de 20℃ à 130℃, elle coûte la minute 40 ; quand la pression d'eau de refroidissement est 0.3Mpa, l'eau est 20℃, la température liquide de réservoir se refroidissant de 130℃ à 80℃, il coûte 40 mn.

8. Méthode liquide de circulation : Pulvérisez et versez

9. Type de cachetage de cylindre : la couverture de joint en caoutchouc à obturation automatique, la pression intérieure de cylindre de presser la couverture de joint en caoutchouc s'accrochent sur le cône de bride, au type de joint ou de bouchon de réservoir.

10. Commencez et fermez la méthode pour la couverture : Commencez manuellement, martelez ouvert et scellé par l'intermédiaire du caoutchouc de silicium.

11. Dimensions hors-tout :

Structure :

1. Poids d'entrave
2. Indicateur de pression
3. Valve de pressurisation
4. Valve de réduction
5. Partie en acier
6. Pièce de pendule
7. Valve d'entrée d'air pour la chauffage
8. Soupape d'admission de l'eau pour le refroidissement
9. Soupape de vidange de l'eau pour le refroidissement
10. Pièces de l'appareil de chauffage
11. Purgeur de vapeur
12. Tuyau central de trou de pompage
13. Soupape de vidange de l'eau
14. Soupape d'admission de l'eau
15. Pièce de parenthèse
16. Pièces de pompe centrifuge
17. Résistance thermique de platine
18. Coffret de contrôle
19. Soupape de trop-plein
20. Soupape de sûreté

Configuration principale

1. Matériel : le corps de teinture principal de cylindre emploie l'acier inoxydable SUS321.
2. Coffret électrique : coffret électrique d'acier inoxydable, surface avec la pulvérisation en plastique.
3. Éléments électriques : les éléments principaux est Siemens (fait est Suzhou, la Chine), l'autre marque célèbre d'atterrisseur d'utilisations de la Chine brand.PLC (Corée du Sud).
4. Système informatique : Affichage à cristaux liquides (chinois et anglais)
5. électrovanne : Taïwan Airtac
6. Conversion de fréquence : marque célèbre en Chine ou la marque de TaiDa
7. Moteur : Marque de Wannan
8. Valve : arrosez le robinet à tournant sphérique par aller-retour d'air-cylindre de double d'acier inoxydable d'utilisation (fait est la Chine), autre valve de l'acier inoxydable Y d'utilisation, choisissez dedans et le choisissez.
9. Préparation de surface : L'intérieur de cylindre polit, extérieur de cylindre est peinture à hautes températures pulvérisée en métal.
10. Sarongs de fil : chaque cylindre de teinture est équipé des sarongs de cône, serrures est équipé bien.
11. Configuration avec la machine :
